Назначение счётчика СЭТ3ар-01-24-09

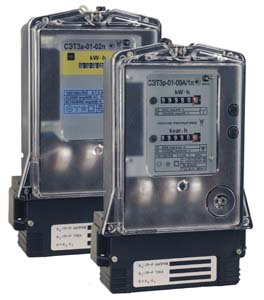

Трёхфазный однотарифный счётчик электроэнергии СЭТ3ар-01-24-09 производства Нижегородского завода им. М.В. Фрунзе (НЗИФ). Предназначен для учёта активной и реактивной электрической энергии в трёхфазных трёх- и четырёхпроводных сетях переменного тока с трансформаторным включением - через измерительные трансформаторы тока и напряжения. Серия СЭТ рассчитана на коммерческий учёт на промышленных объектах, подстанциях 6-110 кВ и в распределительных сетях. Применяется автономно или в составе АСКУЭ через импульсные выходы.
Технические особенности
- Серия: СЭТ3ар (Счётчик ЭлектроТрёхфазный Активной + Реактивной энергии)
- Модификация: 01-24-09
- Тип сети: трёхфазная трёх- или четырёхпроводная
- Номинальное вторичное напряжение: 3×57,7/100 В (трансформаторное включение через ТН)
- Номинальный (максимальный) ток: 5 (7,5) А
- Тип включения: трансформаторное (через измерительные трансформаторы тока и напряжения)
- Класс точности активной/реактивной энергии: 1,0 / 1,0
- Учёт энергии: активная и реактивная
- Тарифность: однотарифный
- Отсчётное устройство: механическое (барабан) - без зависимости от индикатора и питания
- Количество импульсных выходов: 4 - для подключения к АСКУЭ
- Защита от несанкционированного доступа - возможность опломбирования
- Защита от воздействия внешнего магнитного поля
- Эксплуатационный запас по классу точности
- Внесён в Государственный реестр средств измерений РФ
- Производитель: ОАО «Нижегородский завод им. М.В. Фрунзе» (НЗИФ) - Россия
Где применяется
- Подстанции 6, 10, 35, 110 кВ - коммерческий учёт по вторичным цепям ТТ и ТН
- Промышленные предприятия с высоковольтным вводом
- Энергосбытовые компании - учёт между ЭСО и крупным потребителем
- Сетевые компании - массовый учёт на объектах с трансформаторным включением
- Распределительные устройства с измерительными трансформаторами тока 5(7,5)А
- Системы АСКУЭ с проводной телеметрией через 4 импульсных выхода
- Замена устаревших индукционных счётчиков на трансформаторных постах
- Объекты, где требуется надёжный механический отсчётный механизм
Комплект поставки
- Счётчик СЭТ3ар-01-24-09 - 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
