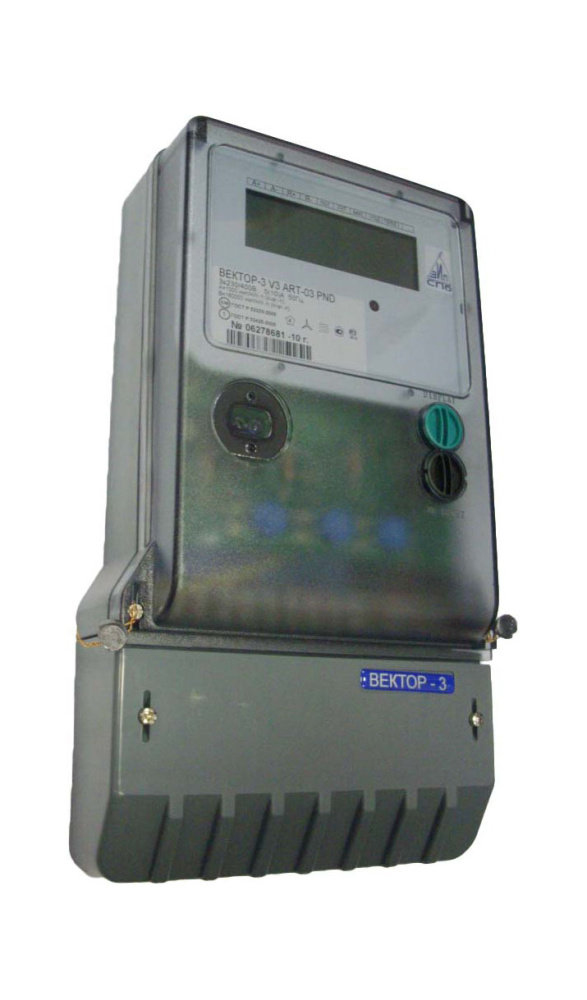

Назначение счётчика Вектор-3 ART-01 LN
Трёхфазный многотарифный электронный счётчик электроэнергии Вектор-3 ART-01 LN производства ООО «Петербургский завод измерительных приборов» (СПб ЗИП). Предназначен для многотарифного учёта активной и реактивной электрической энергии в трёхфазных четырёхпроводных сетях переменного тока 3×230/400 В частотой 50 Гц при прямом включении. Литера ART означает многотарифный режим с учётом активной и реактивной энергии. Литера LN указывает на наличие интерфейса связи для интеграции в системы АСКУЭ. Применяется на коммерческих узлах учёта с дифференцированными тарифами.
Технические особенности
- Серия: Вектор-3
- Модификация: ART-01 LN - многотарифный, активная + реактивная энергия, с интерфейсом связи
- Тип сети: трёхфазная четырёхпроводная 3×230/400 В
- Частота сети: 50 Гц
- Номинальный (максимальный) ток: 5(60) или 10(100) А - по исполнению
- Тип включения: прямое (без трансформаторов тока)
- Тип механизма: электронный
- Учёт энергии: активная и реактивная
- Тарифность: многотарифный - поддержка нескольких тарифных зон
- Жидкокристаллический индикатор (ЖКИ)
- Интерфейс связи (литера LN) - для подключения к АСКУЭ
- Импульсный (телеметрический) выход
- Журнал событий - фиксация вмешательств и отказов питания
- Монтаж: на DIN-рейку 35 мм (модульное исполнение)
- Защита от несанкционированного доступа - возможность опломбирования
- Защита от воздействия внешнего магнитного поля
- Внесён в Государственный реестр средств измерений РФ (№ 46269)
- Производитель: ООО «Петербургский завод измерительных приборов» (СПб ЗИП) - Россия
Где применяется
- Распределительные щиты жилых домов и квартир с трёхфазным подключением
- Многоквартирные дома, коттеджные посёлки, СНТ - этажный или подъездный учёт
- Коммерческие объекты - офисы, магазины, гостиницы с дифференцированными тарифами
- Производственные объекты с раздельным учётом активной и реактивной энергии
- Гаражные кооперативы, мастерские, СТО
- Объекты в составе АСКУЭ с проводной связью через интерфейс LN
- Замена устаревших однотарифных счётчиков при переходе на дифференцированный тариф
- Современные модульные щиты с DIN-рейкой
Комплект поставки
- Счётчик Вектор-3 ART-01 LN - 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
