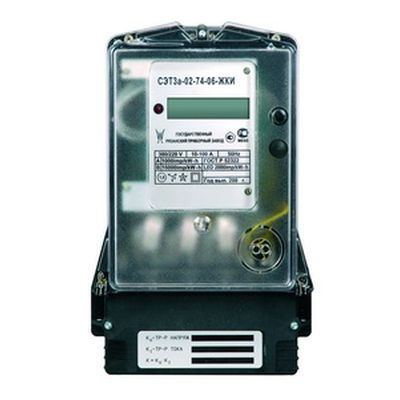

Назначение счётчика СЭТ3а-02Т-44-04-С1-ЖКИ
Трёхфазный многотарифный счётчик активной электроэнергии СЭТ3а производства ФГУП «Государственный Рязанский приборный завод». Ведёт учёт в трёхфазных трёх- и четырёхпроводных сетях 3×220/380 В с разделением по четырём временным тарифам. Может работать как телеметрический датчик мощности в информационно-измерительных системах автоматического учёта. Класс точности 1,0, интерфейс RS-485 обозначен литерой С1, отображение на жидкокристаллическом индикаторе.
Технические особенности
- Тип сети: трёхфазная трёх- или четырёхпроводная 3×220/380 В, 50 Гц
- Ток: 5-50 А, непосредственное включение
- Класс точности: 1,0 по ГОСТ Р 52322-2005
- Учёт: активная энергия, четыре временных тарифа с программируемым расписанием
- Интерфейс RS-485, скорость 2400, 4800 и 9600 бод
- Жидкокристаллический индикатор, 8 сегментов
- Телеметрический и поверочный выходы, гальванически развязанные
- Энергонезависимые часы, ресурс батарейки не менее 10 лет
- Рабочая температура: от минус 40 до плюс 55 °C, влажность до 98 процентов
- Средний срок службы: не менее 30 лет, наработка на отказ 100 000 часов
- Гарантия изготовителя: 4,5 года эксплуатации
- Масса не более 2 кг
Где применяется
Четыре тарифные зоны и интерфейс RS-485 позволяют включать прибор в системы автоматизированного сбора показаний, а непосредственное подключение без трансформаторов тока упрощает монтаж на объектах средней мощности: производственные помещения, мастерские, административные здания, вводные устройства. Диапазон до минус 40 °C допускает установку в неотапливаемых щитовых.
Комплект поставки
- Счётчик СЭТ3а-02Т-44-04-С1-ЖКИ - 1 шт.
- Паспорт с отметкой о первичной поверке
- Руководство по эксплуатации
Прибор внесён в Государственный реестр средств измерений РФ под номером 14206-09, первичная поверка проведена ФГУ «Рязанский ЦСМ».
