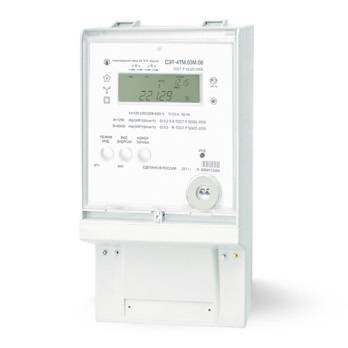

Назначение счётчика СЭТ-4ТМ.03М.01
Трёхфазный многотарифный многофункциональный счётчик электроэнергии СЭТ-4ТМ.03М.01 производства НЗиФ («ТехноЭнерго», Нижний Новгород). Предназначен для учёта активной и реактивной электроэнергии прямого и обратного направлений, ведения профиля мощности, фиксации максимумов мощности и измерения параметров сети в трёхфазных четырёхпроводных сетях 3×57,7/100 В частотой 50 Гц при трансформаторном включении, номинальный ток 5(10) А. Класс точности 0,5S по активной и 1,0 по реактивной энергии.
Технические особенности
- Серия: СЭТ-4ТМ.03М.01
- Тип сети: трёхфазная четырёхпроводная
- Номинальное напряжение: 3×57,7/100 В
- Частота сети: 50 Гц
- Базовый ток: 5 А
- Максимальный ток: 10 А
- Тип включения: трансформаторное (через трансформаторы тока)
- Учёт энергии: активная и реактивная, прямого и обратного направлений
- Класс точности: 0,5S (активная) / 1,0 (реактивная)
- Тарифность: многотарифный, до 8 тарифов
- Профиль мощности с программируемым временем интегрирования и фиксация максимумов мощности
- Измерение параметров трёхфазной сети и показателей качества электроэнергии
- Жидкокристаллический индикатор (ЖКИ)
- Интерфейсы: оптопорт и два порта RS-485
- Электронный журнал событий
- Степень защиты: IP51
- Способ крепления: на монтажную панель
- Межповерочный интервал: 16 лет
- Внесён в Государственный реестр средств измерений РФ (№ 36697-17)
Где применяется
- Подстанции, промышленные предприятия и энергетические объекты
- Высокоточный коммерческий учёт активной и реактивной энергии с трансформаторным включением
- Системы АСКУЭ с опросом по двум независимым каналам RS-485
- Объекты с контролем максимумов мощности и параметров качества сети
- Новый монтаж и замена ранее установленных приборов учёта
Комплект поставки
- Счётчик СЭТ-4ТМ.03М.01 — 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
