Назначение счётчика СЭТ-4ТМ.03М

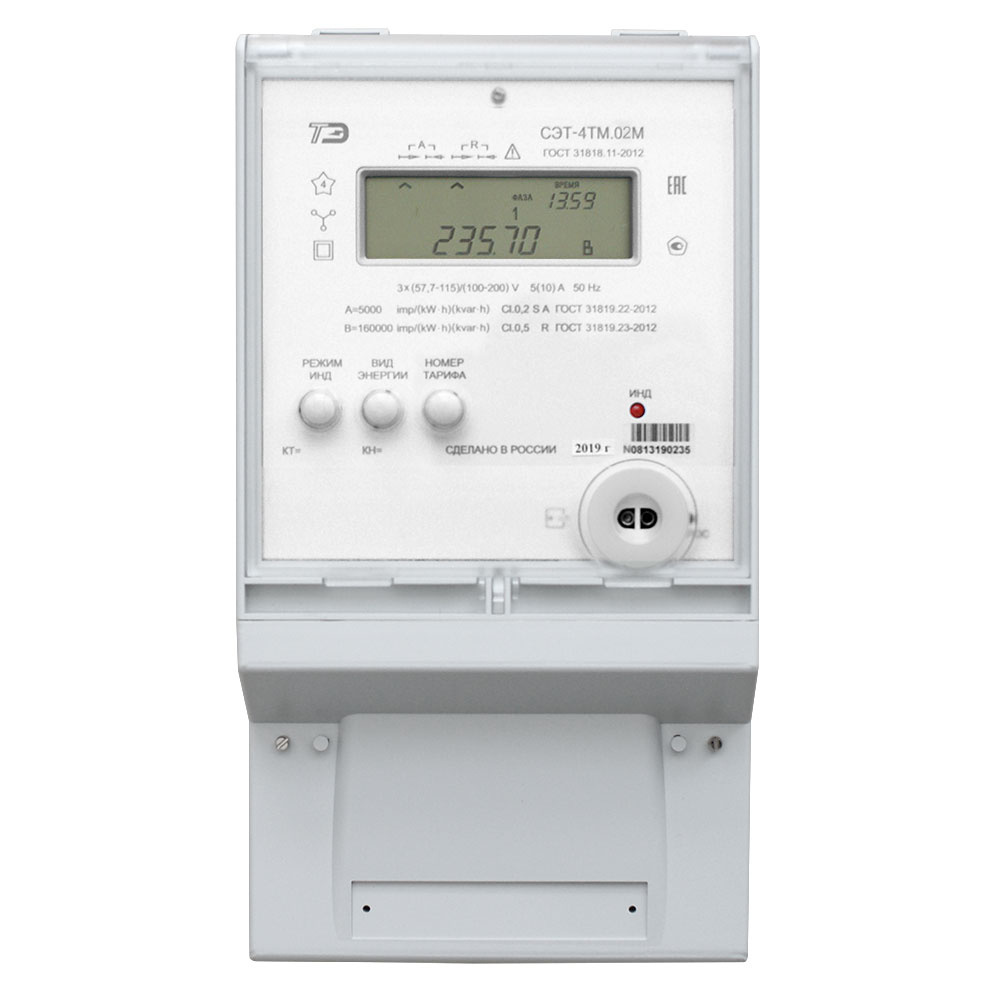

Трёхфазный многотарифный многофункциональный счётчик электроэнергии СЭТ-4ТМ.03М производства НЗиФ («ТехноЭнерго», Нижний Новгород). Предназначен для учёта активной и реактивной электроэнергии прямого и обратного направлений, ведения профиля мощности, фиксации максимумов мощности и измерения параметров трёхфазной сети при трансформаторном включении. Серия 4ТМ отличается расширенным функционалом для промышленного коммерческого учёта в составе АСКУЭ.
Технические особенности
- Серия: СЭТ-4ТМ.03М
- Тип сети: трёхфазная
- Номинальное напряжение: 3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В (по исполнению)
- Частота сети: 50 Гц
- Номинальный ток: 1(2) или 5(10) А (по исполнению)
- Тип включения: трансформаторное (через измерительные трансформаторы)
- Учёт энергии: активная и реактивная, прямого и обратного направлений
- Класс точности по активной энергии: 0,2S или 0,5S (по исполнению)
- Класс точности по реактивной энергии: 0,5 или 1,0 (по исполнению)
- Тарифность: многотарифный
- Профиль мощности с программируемым временем интегрирования и фиксация максимумов мощности
- Измерение параметров трёхфазной сети и показателей качества электроэнергии
- Жидкокристаллический индикатор (ЖКИ)
- Интерфейсы: оптопорт и два порта RS-485
- Электронный журнал событий
- Степень защиты: IP51
- Способ крепления: на монтажную панель
- Габаритные размеры (ВхШхГ): 330×170×80,2 мм
- Масса: 1,6 кг
- Средняя наработка на отказ: 220 000 часов
- Межповерочный интервал: 10 лет (предельное значение для счётчиков классов точности 0,2S и 0,5S установлено приказом Росстандарта № 841 от 28.03.2024)
- Внесён в Государственный реестр средств измерений РФ (№ 36697-17)
Где применяется
- Подстанции, промышленные предприятия и энергетические объекты
- Коммерческий учёт активной и реактивной энергии с трансформаторным включением
- Системы АСКУЭ с опросом по двум независимым каналам RS-485
- Объекты с контролем максимумов мощности и параметров качества сети
- Новый монтаж и замена ранее установленных приборов учёта
Комплект поставки
- Счётчик СЭТ-4ТМ.03М, 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
