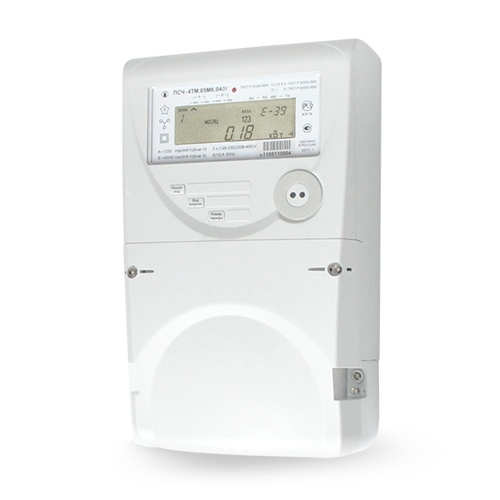

Назначение счётчика ПСЧ-4ТМ.05МК.16
Трёхфазный многофункциональный счётчик электроэнергии ПСЧ-4ТМ.05МК.16 ведёт комбинированный учёт активной и реактивной энергии в сетях 3×(120-230)/(208-400) В при трансформаторном включении. Базовый ток 5(10) А, класс точности 0,5S по активной энергии и 1,0 по реактивной. Модификация .16 поставляется с резервным блоком питания, поэтому связь со счётчиком и чтение данных сохраняются при пропадании напряжения в измеряемой сети.
Технические особенности
- Тип сети: трёхфазная 3×(120-230)/(208-400) В
- Включение: трансформаторное, через измерительные трансформаторы
- Базовый (максимальный) ток: 5(10) А
- Класс точности: 0,5S активная, 1,0 реактивная
- Учёт комбинированный, четыре тарифа Т1-Т4
- Резервный блок питания в составе модификации
- Интерфейсы: два равноприоритетных гальванически изолированных канала, RS-485 и оптопорт
- Сменные модули связи: GSM, PLC, Ethernet, RF, Wi-Fi
- Два трёхканальных профиля мощности с программируемым временем интегрирования
- Фиксация максимумов мощности, журнал событий, измерение показателей качества электроэнергии
- Учёт потерь в линиях электропередачи и трансформаторах
- Рабочая температура: от минус 40 до плюс 60 °C
- Межповерочный интервал: 10 лет для класса точности 0,5S
- Габариты: 309×170×92 мм, гарантия 5 лет
Где применяется
Класс 0,5S и учёт потерь делают прибор пригодным для коммерческого учёта на границе балансовой принадлежности: подстанции, промышленные предприятия, точки поставки сетевых организаций. Резервное питание востребовано там, где нужно снимать данные и при снятом напряжении, а измерение показателей качества электроэнергии позволяет обходиться без отдельного анализатора сети.
Комплект поставки
- Счётчик ПСЧ-4ТМ.05МК.16 - 1 шт.
- Паспорт с отметкой о заводской поверке
- Руководство по эксплуатации
Прибор внесён в Государственный реестр средств измерений РФ под номером 64450-16, изготовитель АО «Нижегородское НПО им. М.В. Фрунзе», Нижний Новгород.
