Назначение

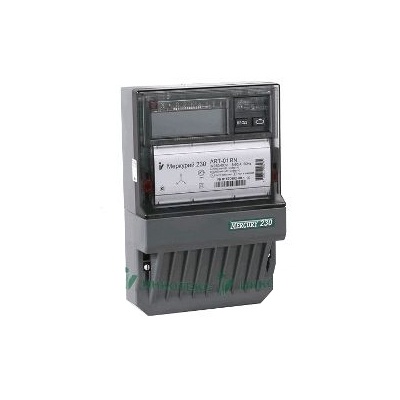

Трёхфазный многотарифный счётчик электрической энергии Меркурий 230 ART-03 PQRSIDN производства ООО «Инкотекс» (Москва). Ведёт учёт активной и реактивной энергии в трёхфазных четырёхпроводных сетях 3x230/400 В частотой 50 Гц. Номинальный ток 5 А, максимальный 7,5 А, включение через измерительные трансформаторы тока. Класс точности 0,5S по активной энергии и 1,0 по реактивной, до четырёх тарифов. Внесён в Государственный реестр средств измерений под номером 80590-20. Это исполнение серии с наиболее полным набором функций.
Технические особенности
Код читается по структуре завода, и каждая литера добавляет функцию. A и R означают учёт активной и реактивной энергии, T это внутренний тарификатор. Код 03 задаёт сеть 3x230/400 В и ток 5(7,5) А. Дальше идёт набор опций: P это профиль мощности, журнал событий и расчёт технических потерь, Q это измерение показателей качества электроэнергии, R это интерфейс RS-485, S это внутреннее питание этого интерфейса, I это инфракрасный порт IrDA, D это резервное питание, N это электронная пломба.
Практический смысл набора такой. Профиль мощности и журналы позволяют разбирать режимы потребления постфактум, а не только видеть итоговые киловатт-часы. Измерение качества сети фиксирует отклонения напряжения и частоты, что нужно при спорах с поставщиком. Внутреннее питание RS-485 избавляет от отдельного блока питания шины при монтаже узла учёта. Резервное питание даёт считать данные при снятом сетевом напряжении. Электронная пломба фиксирует вскрытие.
Отсчётное устройство жидкокристаллическое, корпус рассчитан на установку на монтажную панель. Рабочий диапазон температур от минус 40 до плюс 55 градусов, межповерочный интервал 10 лет, гарантия производителя 3 года. Класс точности 0,5S нормируется начиная с одного процента номинального тока, поэтому прибор пригоден для коммерческого учёта, и именно этот класс Постановление Правительства РФ № 890 предписывает при трансформаторном включении.
Где применяется
Вводы предприятий, подстанции, распределительные устройства и щитовые многоквартирных домов, где счётчик подключают через трансформаторы тока и включают в АСКУЭ. Полная комплектация оправдана там, где учёт не сводится к выставлению счёта: анализ профиля нагрузки, контроль качества сети, разбор технических потерь в линиях и трансформаторах. Многотарифный режим применяют при расчётах по зонам суток. Для простого учёта через трансформаторы без анализа режимов в серии есть базовое однотарифное исполнение AR-03 R, оно дешевле.
Комплект поставки
- Счётчик Меркурий 230 ART-03 PQRSIDN, 1 шт.
- Паспорт с отметкой о заводской поверке
- Руководство по эксплуатации
