Назначение

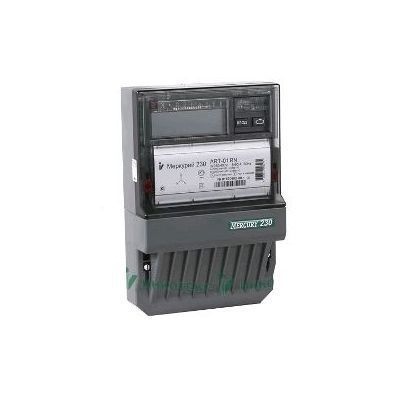

Трёхфазный однотарифный счётчик электрической энергии Меркурий 230 AR-03 R производства ООО «Инкотекс» (Москва). Ведёт учёт активной и реактивной энергии в трёхфазных четырёхпроводных сетях 3x230/400 В частотой 50 Гц. Номинальный ток 5 А, максимальный 7,5 А, то есть прибор рассчитан на подключение через измерительные трансформаторы тока, а не напрямую в линию. Класс точности 0,5S по активной энергии и 1,0 по реактивной. Внесён в Государственный реестр средств измерений под номером 80590-20.
Технические особенности
Обозначение читается по структуре завода. Литера A означает учёт активной энергии, R после неё учёт реактивной. Литеры T в коде нет, поэтому внутреннего тарификатора у прибора тоже нет: учёт ведётся суммарно, без разбивки по зонам суток. Код 03 задаёт сеть 3x230/400 В и ток 5(7,5) А. Последняя литера R обозначает интерфейс RS-485 для дистанционного опроса и включения в АСКУЭ.
Исполнение базовое: дополнительных функций вроде профиля мощности, измерения показателей качества электроэнергии или электронной пломбы в этом коде нет, их обозначают отдельными литерами P, Q и N. Отсчётное устройство жидкокристаллическое, для съёма данных на месте предусмотрен оптический порт, корпус рассчитан на установку на монтажную панель. Рабочий диапазон температур от минус 40 до плюс 55 градусов. Межповерочный интервал 10 лет, гарантия производителя 3 года.
Класс точности 0,5S нормируется в широком диапазоне токов начиная с одного процента номинала, поэтому такие приборы применяют для коммерческого учёта, где требования к погрешности выше бытовых. Именно этот класс Постановление Правительства РФ № 890 предписывает для трансформаторного включения.
Где применяется
Коммерческий учёт на вводах предприятий, подстанциях, в щитовых многоквартирных домов и на промышленных объектах, где ток нагрузки превышает возможности прямого включения и счётчик подключают через трансформаторы тока. Однотарифное исполнение выбирают там, где расчёт с поставщиком идёт по одной ставке, а разделение по зонам суток не применяется: прибор проще и дешевле многотарифных версий серии. Интерфейс RS-485 позволяет опрашивать счётчик по шине вместе с остальными приборами узла учёта.
Комплект поставки
- Счётчик Меркурий 230 AR-03 R, 1 шт.
- Паспорт с отметкой о заводской поверке
- Руководство по эксплуатации
