Назначение счётчика НАРТИС-И300-W133-2-A5SR1-57

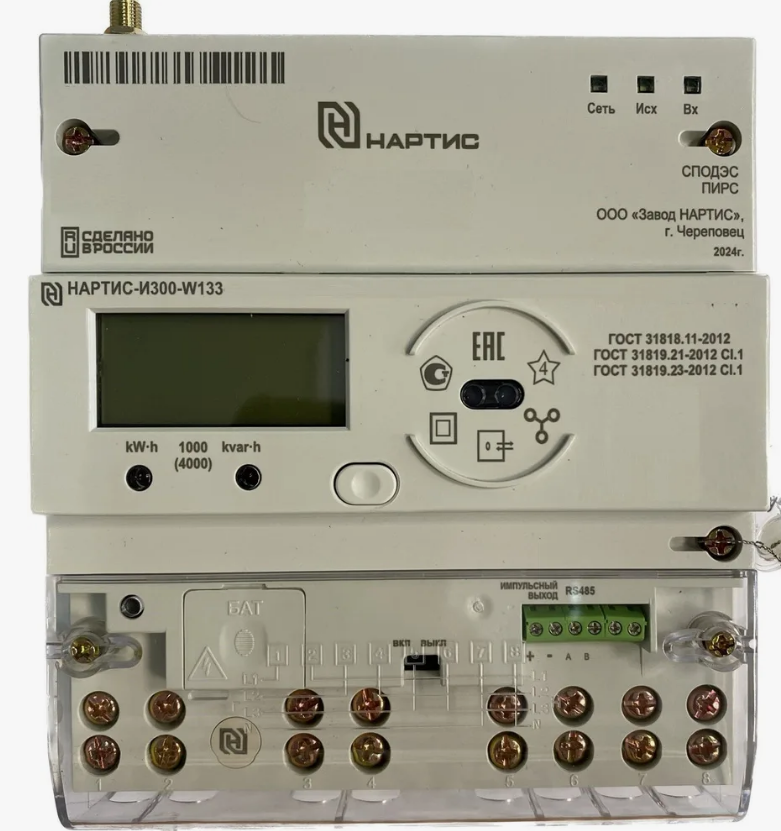

Трёхфазный интеллектуальный счётчик электроэнергии НАРТИС-И300 производства ООО «Завод НАРТИС» (Череповец). Ведёт двунаправленный учёт активной и реактивной энергии в сетях 3×(57,7-115)/(100-200) В при трансформаторном включении. Базовый ток 5 А, максимальный 10 А, класс точности 0,5S по ГОСТ 31819.22-2012 и класс 1 по ГОСТ 31819.23-2012. Прибор поддерживает протоколы СПОДЭС по ГОСТ Р 58940-2020, DLMS/COSEM и ПИРС, поэтому включается в системы интеллектуального учёта без дополнительных преобразователей.
Технические особенности
- Тип сети: трёхфазная 3×(57,7-115)/(100-200) В, 50 Гц
- Включение: трансформаторное, измерительный элемент в цепи нейтрали
- Базовый (максимальный) ток: 5(10) А
- Класс точности: 0,5S активная, 1 реактивная
- Учёт в двух направлениях
- Протоколы: СПОДЭС, DLMS/COSEM, ПИРС
- Интерфейсы: RS-485 и оптопорт
- Отсек для модуля связи, в комплекте модуль НАРТИС-МР-М3 с питанием от счётчика
- Резервный источник питания
- Датчик магнитного поля, электронные пломбы на корпусе и клеммной крышке
- Измерение показателей качества электрической сети
- Дискретный выход, подсветка индикатора
- Корпус W133 для установки на щиток
- Рабочая температура: от минус 55 до плюс 70 °C
- Межповерочный интервал: 10 лет для класса 0,5S, срок службы 30 лет
Где применяется
Исполнение на 100 В с классом 0,5S берут для коммерческого учёта на границе балансовой принадлежности, где счётчик подключается через измерительные трансформаторы тока и напряжения: подстанции, промышленные объекты, точки поставки сетевых организаций. Поддержка СПОДЭС нужна при включении прибора в системы интеллектуального учёта по требованиям ПП РФ №890. Датчик магнитного поля и электронные пломбы фиксируют попытки вмешательства, а резервное питание сохраняет доступ к данным при пропадании напряжения в сети.
Комплект поставки
- Счётчик НАРТИС-И300-W133-2-A5SR1-57-5-10A-TN-RS485-P1-EHLMOQ1V3Z/1-D - 1 шт.
- Модуль связи НАРТИС-МР-М3
- Паспорт с отметкой о заводской поверке
- Руководство по эксплуатации
Прибор внесён в Государственный реестр средств измерений РФ под номером 86200-22.
