Назначение адаптера МАС301-R24

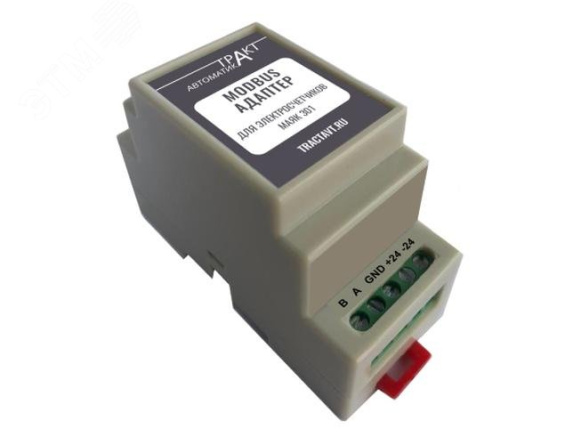

Адаптер МАС301-R24 производства ООО «Тракт-Автоматика» (Томск) собирает данные со счётчиков Меркурий по их внутреннему протоколу и передаёт их дальше по промышленному протоколу Modbus RTU. Задача, которую он решает: у счётчиков Меркурий собственный протокол обмена, и промышленные контроллеры со стандартным Modbus напрямую с ними не работают. Адаптер выступает переводчиком между прибором учёта и АСУ ТП или SCADA-системой. В обозначении литера R означает интерфейс RS-485, число 24 напряжение питания.
Технические особенности
- Совместимость: Меркурий 230, 233, 234, 236, а также 150, 204, 208 и серии до 350
- Подключение до четырёх счётчиков одновременно
- Порт 2: связь со счётчиками по RS-485
- Порт 1: связь с контроллерами и компьютерами, Modbus RTU или ASCII, режим Slave
- Скорость обмена: от 300 до 115200 бит в секунду
- Напряжение питания: 24 В
- Габариты: 110×34×58 мм, монтаж на DIN-рейку
- Рабочая температура: от минус 40 до плюс 50 °C
- Относительная влажность: от 5 до 90 процентов
- Исполнение для закрытых неотапливаемых шкафов
Где применяется
Адаптер нужен там, где учёт электроэнергии заводят в общую систему автоматизации предприятия: показания счётчиков Меркурий попадают в контроллер или SCADA наравне с остальными данными, без отдельного программного шлюза. Один адаптер обслуживает до четырёх приборов, поэтому на небольшой подстанции или в цеховой щитовой хватает одного устройства. Диапазон до минус 40 °C допускает установку в уличных и неотапливаемых шкафах.
Комплект поставки
- Адаптер МАС301-R24 - 1 шт.
- Паспорт
- Руководство по эксплуатации
