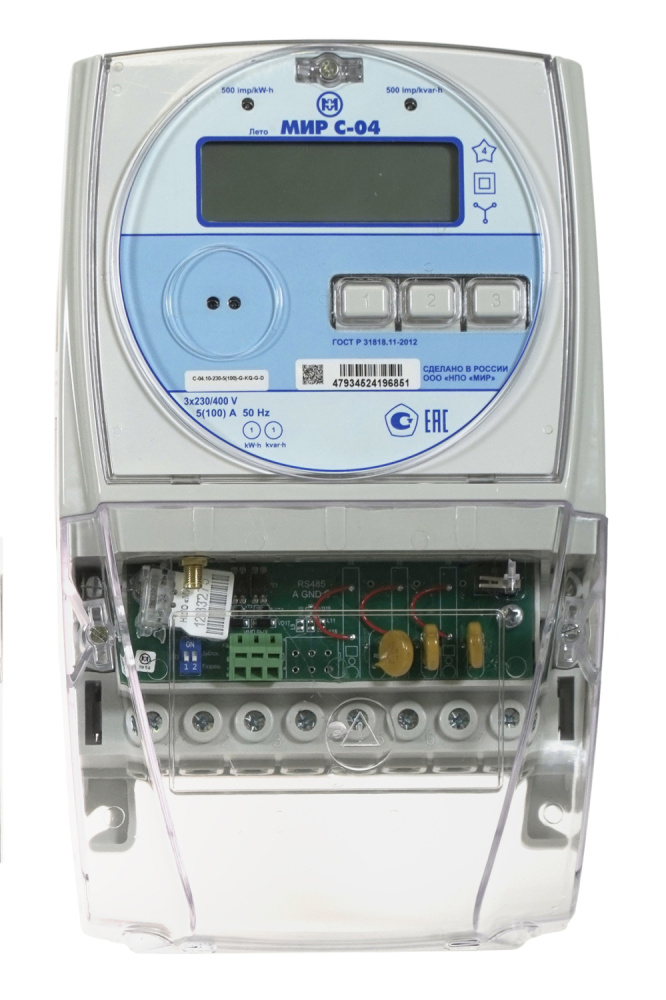

Назначение счётчика МИР С-04.10-230-5(100)-R-KQ-D
Трёхфазный счётчик прямого подключения предназначен для коммерческого учёта активной и реактивной электроэнергии в трёхфазных четырёхпроводных сетях переменного тока 3×230/400 В частотой 50 Гц. Модификация R-KQ-D оснащена интерфейсом RS-485, силовым реле управления нагрузкой и поддержкой протокола DLMS/COSEM/СПОДЭС, применяется в распределительных щитах жилых домов, коммерческих объектов и системах АСКУЭ.
Расшифровка модификации R-KQ-D
- R — интерфейс RS-485
- K — силовое реле управления нагрузкой
- Q — измерение показателей качества электроэнергии
- D — протокол DLMS/COSEM/СПОДЭС
Технические характеристики
- Номинальное напряжение фазное/линейное: 3×230/400 В
- Номинальный (максимальный) ток: 5(100) А, прямое подключение
- Класс точности активной/реактивной энергии: 1/1 (по ГОСТ 31819.21 / 31819.23)
- Номинальная частота: 50 Гц
- Оптический порт
- Интерфейс RS-485
- Графический ЖК-дисплей со встроенной подсветкой
- Силовое реле управления нагрузкой
- Журнал событий
- Профиль мощности с настраиваемым периодом интегрирования
- Многотарифный учёт
- Протокол DLMS/COSEM, СПОДЭС
- Соответствие ПП РФ № 890 к интеллектуальным приборам учёта
- Степень защиты IP51
- Температурный диапазон: −40…+60 °C
- Межповерочный интервал: 16 лет (на территории РФ)
- Средний срок службы: 30 лет минимум
- Гарантия производителя: 5 лет (расширенная до 10 лет)
- Монтаж на DIN-рейку
Где применяется
- Распределительные щиты жилых домов и многоквартирных зданий
- Коммерческие и офисные помещения с трёхфазным подключением
- Малые промышленные объекты с прямым подключением до 100 А
- Системы АСКУЭ начального и среднего уровня
- Замена устаревших трёхфазных счётчиков на интеллектуальные по ПП РФ № 890
Комплект поставки
- Счётчик МИР С-04.10-230-5(100)-R-KQ-D
- Паспорт с заводской поверкой
- Руководство по эксплуатации
