Назначение счётчика МИР С-07.05S-230-5(10)-G2R-S2T2HQ-G-D

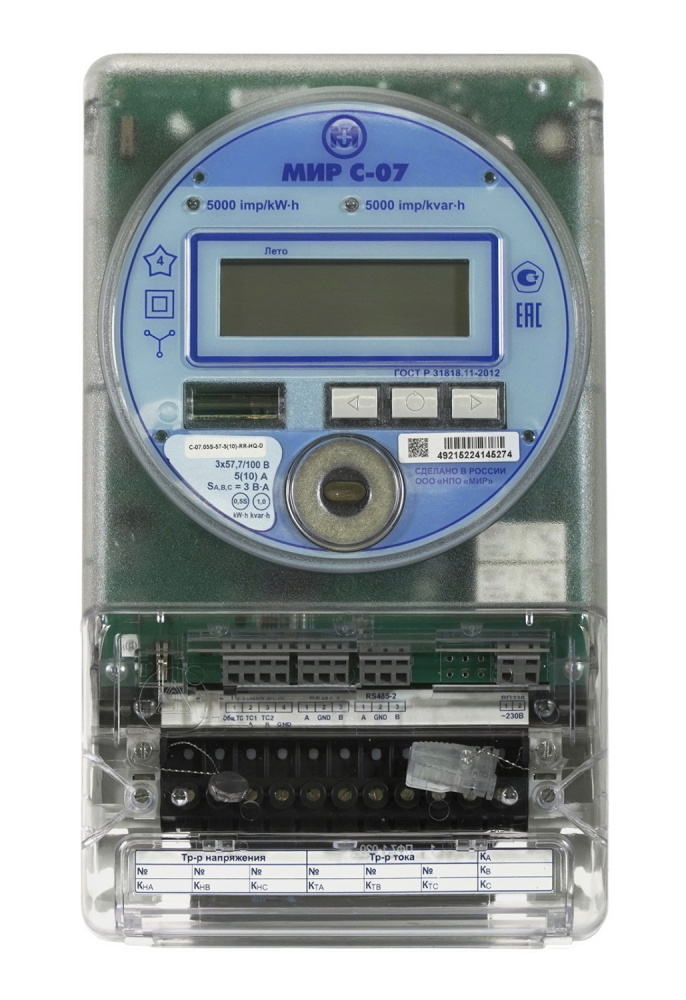

Трёхфазный многофункциональный счётчик электроэнергии МИР С-07.05S-230-5(10)-G2R-S2T2HQ-G-D производства НПО «МИР» (Омск). Предназначен для учёта активной и реактивной электроэнергии прямого и обратного направлений и измерения параметров сети в трёхфазных четырёхпроводных сетях 3×230/400 В частотой 50 Гц при трансформаторном включении по току, номинальный ток 5(10) А. Класс точности 0,5S по активной и 1,0 по реактивной энергии. Соответствует ПП РФ № 890 и техническим требованиям ПАО «Россети», применяется автономно или в составе АСКУЭ РРЭ.
Технические особенности
- Серия: МИР С-07.05S-230-5(10)-G2R-S2T2HQ-G-D
- Тип сети: трёхфазная четырёхпроводная 3×230/400 В
- Частота сети: 50 Гц
- Базовый ток: 5 А, максимальный: 10 А
- Тип включения: трансформаторное по току (через трансформаторы тока)
- Учёт энергии: активная и реактивная, прямого и обратного направлений
- Класс точности: 0,5S (активная) / 1,0 (реактивная)
- Тарифность: многотарифный, русскоязычный текст на индикаторе
- Измерение параметров сети: активная, реактивная и полная мощность, ток и напряжение по фазам, коэффициент мощности, частота
- Интерфейсы: оптический порт, RS-485, GSM (4G/2G); опционально PLC, ZigBee, NB-IoT, Ethernet, Bluetooth
- Сменный модуль связи с возможностью горячей замены
- Два дополнительных реле, два входа «сухой контакт», два выхода телеуправления
- Защита от хищения: датчик магнитного поля, электронные пломбы вскрытия, прозрачная крышка зажимов
- Функция «последнего вздоха» (инициативное сообщение при отключении питания)
- Протоколы DLMS/COSEM, СПОДЭС
- Соответствие ПП РФ № 890 и требованиям ПАО «Россети»
- Степень защиты: IP51
- Диапазон рабочих температур: от −40 до +60 °C
- Два исполнения корпуса: с трёхточечным креплением и малогабаритное на DIN-рейку
- Межповерочный интервал: 16 лет, срок службы 30 лет
- Внесён в Государственный реестр средств измерений РФ
Где применяется
- Трёхфазные потребители и балансные счётчики на трансформаторных подстанциях
- Объекты сетевых компаний (ПАО «Россети»), узлы учёта АСКУЭ РРЭ
- Промышленные предприятия и крупные коммерческие объекты
- Системы АСКУЭ среднего и верхнего уровня
- Новый монтаж и замена ранее установленных приборов учёта
Комплект поставки
- Счётчик МИР С-07.05S-230-5(10)-G2R-S2T2HQ-G-D — 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
