Учет энергии активной и реактивной в прямом и обратном направлении
Измерение показателей качества электроэнергии
Дистанционное обновление тарифного расписания
Дистанционное отключение нагрузки
Измерение показателей качества электроэнергии
Установка через трансформаторы тока и (или) напряжения
Характеристики
Класс точности
Активная энергия: 0.5s (ГОСТ 31819.22-2012), реактивная энергия: 0.5
Номинальное напряжение переменного тока
3×230/400 В, 3×57,7/100 В
Базовый (максимальный) ток
5 (10) A
Технология основного информационного обмена данными
Радио NB-Fi
Частотный диапазон
868,8 МГц
Мощность передачи
до 25 мВт
Слоты для SIM-карт для встроенного GSM модема
1 или 2 по заказу
Способы информационного обмена с верхним уровнем
Периодически (с настраиваемым периодом 1–60 минут), по запросу, спорадически (по факту наступления запрограммированного события)
Дальность передачи данных
До 5 км в городской среде, до 10 км в открытом пространстве
Шифрование данных
Да
Дополнительные интерфейсы связи
GSM/NB-IoT (дополнительный модуль связи, опционально)
Поддержка протоколов обмена
СПОДЭС
Управление нагрузкой
Управление внешним коммутирующим устройством
Контроль параметров качества сети
Опционально
Контроль тока в нулевом проводе
Да
Габариты, не более
234 × 170,3 × 65 мм
Вес, не более 1.5 кг
Диапазон рабочих температур
от -40 до +70 °C
Аттестация оборудования
Аттестовано в ПАО "Россети"
Интеграция с ИВК верхнего уровня
Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate, яЭнергетик, Домиленд, ПК «Энергосфера» и др.
Гарантийный срок 60 мес.
Межповерочный интервал 10 лет
Срок службы 30 лет
Производитель
ООО «Телематические Решения»
Основные модификации счетчиков
ФОБОС 3Т 230В 5(10)А IQORLМ-A ФОБОС 3Т 230В 5(10)А IQORT(16)LМ-A ФОБОС 3T 57,7В 5(10)A IQORLМ-A ФОБОС 3T 57,7В 5(10)A IQORT(16)LМ-A
Описание

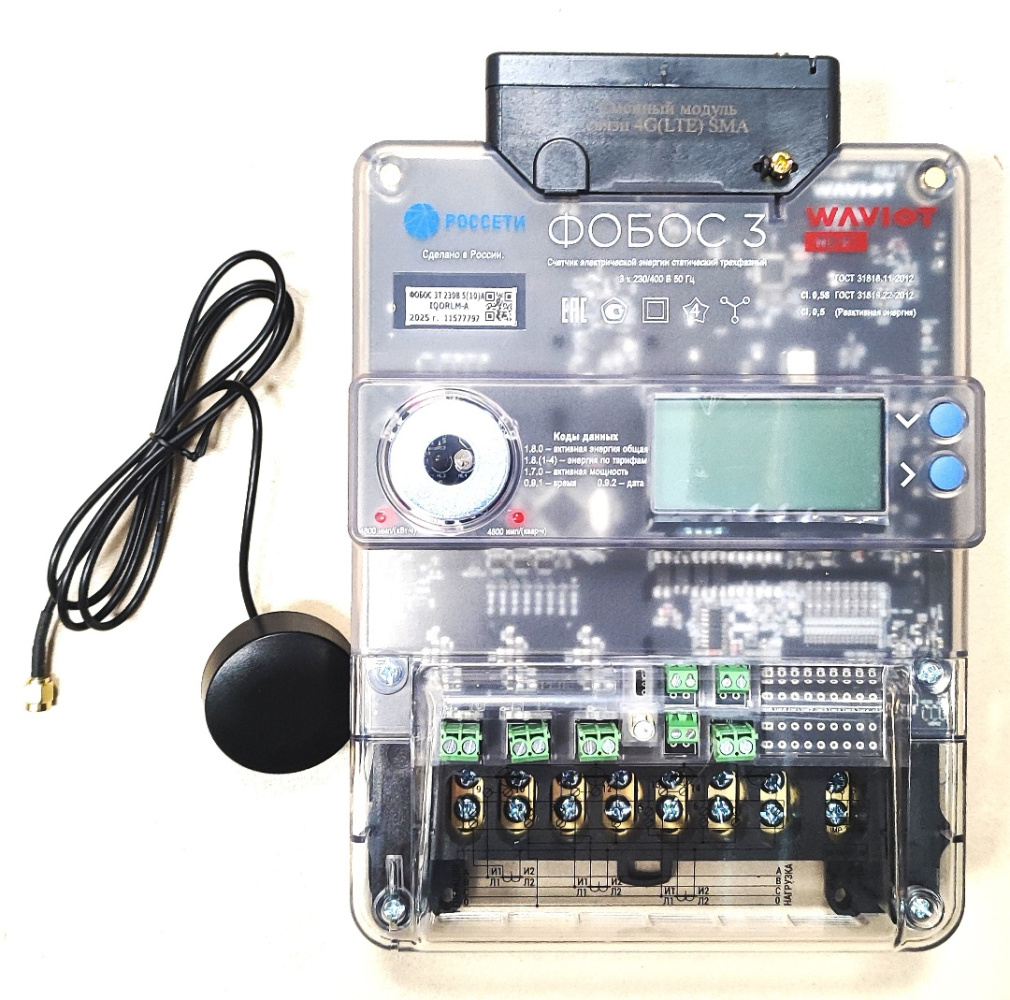

Счетчики электрической энергии статические трехфазные ФОБОС 3 Т предназначены для измерений активной и реактивной электрической энергии в соответствии, измерений показателей качества электрической энергии в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц на объектах жилого, коммерческого и промышленного назначения.
Трехфазные счетчики электроэнергии трансформаторного включения с радиомодулем NB-Fi разработаны для мониторинга потребления электроэнергии на объектах жилого, коммерческого или производственного назначения, а также построения АСКУЭ на их основе.
Счетчики электроэнергии ФОБОС 3 Т содержат LPWAN-модуль с технологией двусторонней связи NB-Fi, и обеспечивают передачу результатов измерений на серверы и информационно-вычислительные комплексы верхнего уровня автоматизированных систем энергоучета (ИВК, ИВКЭ).
Счетчики электрической энергии ФОБОС 3 Т соответствуют единой технической политике ПАО «Россети» и по результатам аттестации рекомендованы к применению на электросетевых объектах ПАО «Россети». Ссылка на раздел "Аттестация оборудования" на сайте ПАО «Россети»: https://www.rosseti.ru/investment/science/attestation/.
Счетчик трансформаторного включения ФОБОС 3 Т имеет входы резервного питания 8-16 В, позволяющие организовывать информационный обмен со счетчиком при отсутствии сетевого питания. Пломбирование крышки клеммной колодки предотвращает доступ к винтам клеммной колодки, силовым тоководам и входам резервного питания. При попытке несанкционированного вскрытия крышки клеммной колодки или корпуса счетчика происходит срабатывание соответствующих датчиков вскрытия – «электронных пломб», события фиксируются в памяти счетчика («журнале событий») и генерируются соответствующие сообщения по радионитерфейсу NB-Fi на сервер ВАВИОТ или в УСПД «ВАВИОТ», что позволяет их зафиксировать в «Личном кабинете» или в ПО верхнего уровня ИСУ.
Двухсторонний канал связи NB-Fi с лучшим в своем классе бюджетом линии связи обеспечивает удаленное управление и контроль счетчиков ФОБОС 3, включая следующие функции:
Многотарифный учет активной и реактивной электроэнергии в двух направлениях
Контроль параметров сети: мощность (активная, реактивная, полная), ток, напряжение, коэффициент мощности, ток в нулевом проводе (опционально)
Контроль параметров качества сети: положительное и отрицательное отклонение напряжения, отклонение частоты сети – класс S по ГОСТ 30804.4.30
Ведение журналов событий глубиной не менее 1000 записей с инициативным оповещением о событиях, в том числе – превышении лимитов мощности, напряжения, тока, попытках вскрытия, воздействия магнитным полем, результатах самодиагностики
Дистанционное отключение и ограничение потребления
Дистанционная установка\изменение тарифного расписания
Дистанционное обновление метрологически не значимой части ПО
Счетчик ФОБОС 3 Т обеспечивает хранение в энергонезависимой памяти данных:
Профилей энергий (настраиваемых 1-60 минут) – не менее 128 суток (для 30 минут)
Показаний на конец суток – не менее 128 суток
Показаний на конец месяцев – не менее 39 месяцев
Трехфазный счетчик ФОБОС 3 Т обеспечивает автономное функционирование часов, дисплея и датчиков счетчика от встроенной батареи при отсутствии питающей сети, а также дистанционную синхронизацию времени, в том числе, автоматическую, в составе интеллектуальных систем учета (ИСУ).
Счетчик электроэнергии ФОБОС 3 поддерживает международный протокол обмена данными DLMS/COSEM, в том числе, в спецификации ПАО «Россети» СПОДЭС.
Интеллектуальная система учета от ВАВИОТ надежно защищена от сторонних воздействий; данные защищены от неавторизованного доступа. Для защиты данных применяется российский алгоритм шифрования «Магма» (ГОСТ Р 34.12-2015) с ключом шифрования 256 бит.
Счетчик электроэнергии ФОБОС 3 с радиомодулем NB-Fi – оптимальное решение для «точечной» реализации интеллектуальных систем учета (согл. ФЗ №522 и проекта требований к предоставляемому минимальному функционалу интеллектуальных систем учета управления, контроля и удаленного доступа), позволяющее без существенных затрат на инфраструктуру обеспечить 100% автоматический сбор данных с приборов учета и их предоставление всем пользователям ИСУ.
ИСУ ВАВИОТ, включающая в себя счетчики электроэнергии ФОБОС 3 и ФОБОС 1 различных модификаций, в том числе, с применением альтернативных каналов связи, а также устройства сбора и передачи данных (УСПД), базовые станции и шлюзы NB-Fi, интегрирована с большинством популярных информационно-вычислительных комплексов (ИВК, АИИС КУЭ), таких как Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Сorporate, также с системами телемеханики, поддерживающими универсальные протоколы МЭК 60870-5-104 и МЭК 61850.
Интеграция платформы управления приборами учета энергоресурсов WAVIoT со сторонними IT-системами и системами АСКУЭ выполняется посредством API.
Внутреннее программное обеспечение ВПО ФОБОС включено в Единый реестр российских программ для электронных вычислительных машин и баз данных (Запись в реестре №12636).
Разработано и произведено в России.
