Назначение счётчика ФОБОС 3 IQORLM(1)-D 4G(LTE)SMA
Трёхфазный счётчик прямого подключения предназначен для измерения активной и реактивной электрической энергии в трёхфазных трёхпроводных и четырёхпроводных сетях переменного тока 3×230/400 В частотой 50 Гц. Используется на объектах жилого, коммерческого и промышленного назначения для построения интеллектуальных систем учёта (ИСУ) и АСКУЭ. Модификация IQORLM(1)-D со сменным модулем 4G(LTE) и внешней антенной SMA - для объектов с беспроводной передачей данных через мобильную сеть.
Расшифровка модификации IQORLM(1)-D
- I - контроль тока в нулевом проводе
- Q - измерение показателей качества электроэнергии (по ГОСТ 30804.4.30-2013)
- O - оптический интерфейс (оптопорт)
- R - встроенное реле управления нагрузкой
- L - управление нагрузкой (силовое реле)
- M - сменный модуль связи (4G/LTE, NB-IoT, Ethernet, RS-485, Wi-Fi)
- (1) - модификация со встроенным каналом связи
- D - класс точности 1 по активной энергии
Технические характеристики
- Номинальное напряжение: 3×230/400 В
- Номинальный (максимальный) ток: 5(100) А, прямое подключение
- Класс точности активной энергии: 1 (по ГОСТ 31819.21-2012)
- Измерение реактивной энергии (по ГОСТ 31819.23-2012)
- Измерение показателей качества электроэнергии (по ГОСТ 30804.4.30-2013)
- Сменный модуль 4G(LTE) с внешней антенной SMA
- Оптический порт
- Реле управления нагрузкой
- Контроль тока в нулевом проводе и дифференциального тока
- Протокол DLMS/COSEM, СПОДЭС
- Радиомодуль NB-Fi (LPWAN) - опционально, технология двусторонней связи ВАВИОТ
- Температурный диапазон −40…+70 °C
- Габариты 137×159×60 мм
- Межповерочный интервал 16 лет
- Средний срок службы 30 лет
- Гарантия производителя 60 месяцев (5 лет)
- Госреестр СИ № 66754-17
- Соответствует ПП РФ № 890 к интеллектуальным приборам учёта
- Аттестован ПАО «Россети»
Где применяется
- Удалённые объекты без доступа к проводным каналам связи
- Частные домохозяйства с подключением к АСКУЭ сетевой компании
- Небольшие промышленные и коммерческие объекты
- Мобильные распределительные пункты и временные сети
- Объекты ВАВИОТ ИСУ с интеграцией в ИВК Пирамида 2.0, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate
Преимущества беспроводной передачи 4G(LTE) + NB-Fi
- Не нужны кабельные трассы и коммутаторы - экономия на монтаже
- Покрытие 4G/LTE - везде где есть сотовая связь
- Резервный канал NB-Fi (LPWAN ВАВИОТ) - собственная инфраструктура с базовыми станциями
- Шифрование канала на стороне мобильного оператора
- Сменные модули связи позволяют менять канал передачи без замены счётчика
Комплект поставки

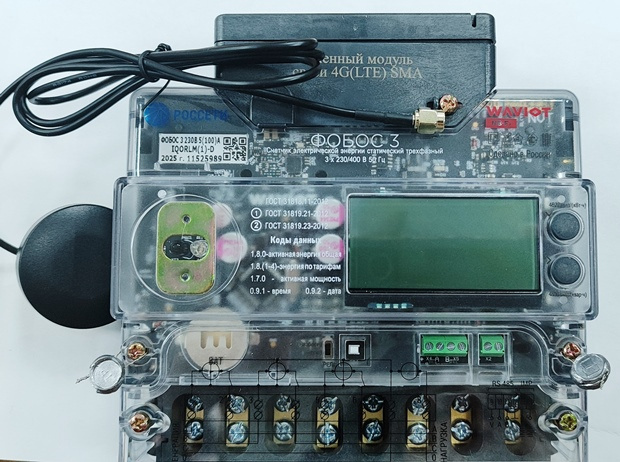

- Счётчик ФОБОС 3 230В 5(100)А IQORLM(1)-D 4G(LTE)
- Антенна SMA
- Паспорт с заводской поверкой
- Руководство по эксплуатации
