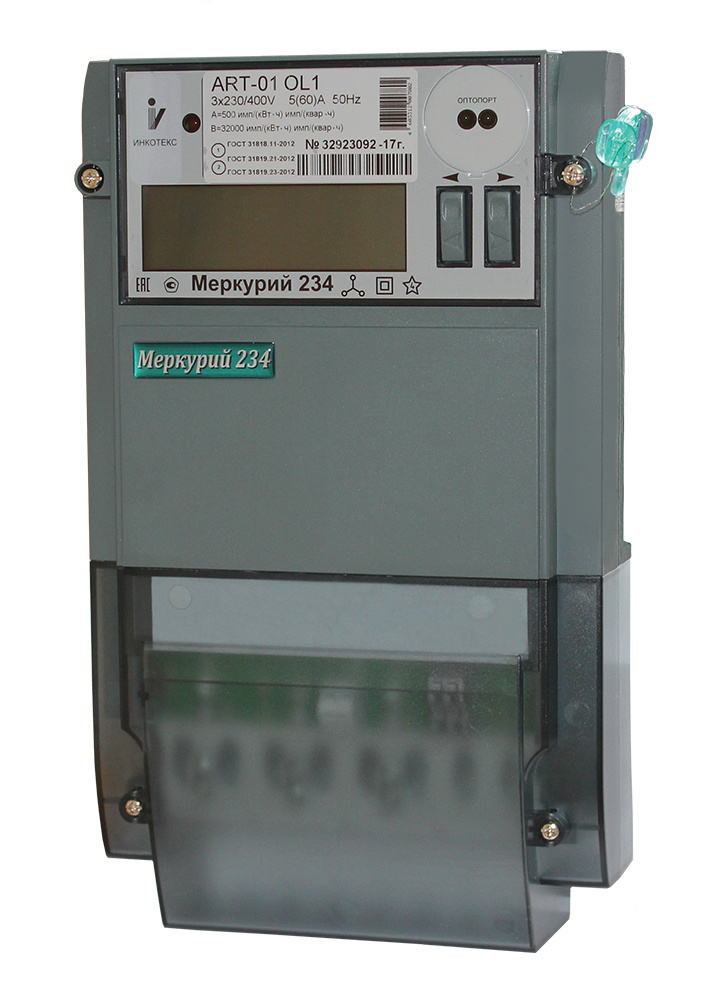

Назначение счётчика Меркурий 234 ARTX2-03 PBR
Трёхфазный многотарифный счётчик электроэнергии Меркурий 234 ARTX2-03 PBR производства ООО «Инкотекс» (Москва). Предназначен для многотарифного учёта активной и реактивной электрической энергии в трёхфазных четырёхпроводных сетях переменного тока 3×230/400 В при трансформаторном включении через измерительные трансформаторы тока и напряжения. Базовая модификация серии 234 ARTX2-03 с оптопортом, интерфейсом RS-485 и встроенным реле управления нагрузкой. Сменные модули связи устанавливаются в специальный слот без нарушения метрологических пломб - это позволяет расширять функционал без замены счётчика. Высокий класс точности 0,5S по активной энергии соответствует требованиям коммерческого учёта.
Технические особенности
- Серия: Меркурий 234 ARTX2-03
- Модификация: PBR - оптопорт, базовая комплектация, реле
- Тип сети: трёхфазная четырёхпроводная 3×230/400 В
- Частота сети: 50 Гц
- Тип включения: трансформаторное (через измерительные ТТ и ТН)
- Базовый ток: 5 А, максимальный ток: 10 А
- Класс точности активной/реактивной энергии: 0,5S / 1,0
- Учёт энергии: активная и реактивная
- Тарифность: многотарифный - программируемое тарифное расписание
- Жидкокристаллический индикатор (ЖКИ)
- Встроенное реле управления нагрузкой (литера R)
- Оптический порт для локального считывания
- Интерфейс RS-485 для проводной АСКУЭ
- Сменные модули связи (GSM, NB-IoT, PLC и др.) - устанавливаются в слот без снятия метрологических пломб
- Профиль мощности с настраиваемым шагом интегрирования
- Журнал событий - фиксация вмешательств, отказов питания, переключений реле
- Возможность подключения резервного питания постоянного напряжения
- Защита от несанкционированного доступа - возможность опломбирования
- Поддержка протокола СПОДЭС (DLMS/COSEM)
- Внесён в Государственный реестр средств измерений РФ
- Производитель: ООО «Инкотекс» - Москва
Где применяется
- Подстанции 6, 10, 35, 110 кВ - коммерческий учёт по вторичным цепям ТТ и ТН
- Промышленные предприятия с высоковольтным вводом
- Энергосбытовые компании - учёт между ЭСО и крупным потребителем
- Сетевые компании - массовый учёт на трансформаторных постах
- Распределительные устройства при трансформаторном включении
- Объекты, требующие высокого класса точности 0,5S (коммерческий учёт)
- Системы АСКУЭ с проводной связью через RS-485 или беспроводной через сменный модуль
- Гибкие проекты - возможность дооснащения каналом связи без замены счётчика
Комплект поставки
- Счётчик Меркурий 234 ARTX2-03 PBR - 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
