В прайсе стоят два счётчика Меркурий 230, ART-01 и ART-03. Отличие в одной цифре, цена отличается вдвое: 4 476 рублей против 9 587. При этом второй не «лучше» первого, он просто для другой схемы подключения, и на объект, где нужен первый, его ставить не будут.
Эта цифра в коде отвечает сразу за две вещи: класс точности и способ подключения. Их обычно выбирают порознь, хотя одно вытекает из другого, и это прямо записано в требованиях к приборам учёта.
Что означают 0,5S, 1,0 и 2,0
Класс точности это допустимая погрешность в процентах. Класс 1,0 значит, что прибор в нормальных условиях ошибается не больше чем на процент, класс 2,0 не больше чем на два.
Буква S в обозначении 0,5S не украшение. Обычный класс 0,5 нормируется от 5 процентов номинального тока, а 0,5S от одного процента. Разница вылезает на малых нагрузках: там, где обычный класс уже считает как придётся, специальный ещё держит точность. Для объекта, который ночью почти ничего не потребляет, а днём выходит на полную, это заметные деньги за год.
Дома такая точность не нужна. Разница в показаниях за месяц выйдет меньше, чем стоит сам прибор.
Счётчик прямого включения или трансформаторный: как отличить по маркировке
Смотреть надо на пару чисел в скобках, это базовый и максимальный ток.
- 5(60), 5(80), 5(100) А это прямое включение. Провода нагрузки заходят прямо в клеммы счётчика, ничего дополнительно ставить не нужно.
- 5(10), 5(7,5), 1(7,5) А это включение через измерительные трансформаторы тока. Сам счётчик такой ток не пропускает, он измеряет вторичную цепь трансформаторов.
Пока ток нагрузки укладывается в сотню ампер, счётчик справляется сам. Дальше в его корпус просто не завести шины нужного сечения. Ток снимают трансформаторами, счётчик считает по вторичной обмотке и умножает на коэффициент трансформации.

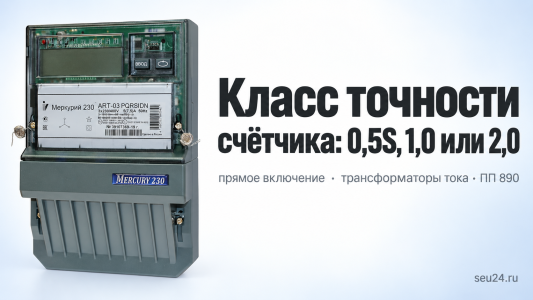

Те два Меркурия из начала как раз про это. У Меркурий 230 ART-01 CN в характеристиках стоит 5(60) А, это прямое включение и класс 1,0. У Меркурий 230 ART-03 CN уже 5(7,5) А, класс 0,5S, и без трансформаторов тока он бесполезен. Одна цифра в коде, разные объекты.
Почему класс нельзя выбрать отдельно от включения
Постановление Правительства № 890 от 19.06.2020 задаёт минимальные требования к приборам учёта, и там класс прямо привязан к схеме подключения:
- прибор прямого включения: не ниже 1,0 по активной энергии и 2,0 по реактивной;
- прибор трансформаторного включения: не ниже 0,5S по активной и 1,0 по реактивной.
То есть вопрос «какой класс мне нужен» отдельно не решается. Сначала определяется ток нагрузки, из него схема подключения, а схема уже диктует класс. Обратный ход тоже работает: если вам предлагают трансформаторный счётчик класса 1,0, для коммерческого учёта он не пройдёт.
Там же указан минимальный интервал между поверками: не менее 16 лет для однофазных приборов и не менее 10 лет для трёхфазных. Конкретный интервал у модели смотрят в паспорте, он бывает и больше, но меньше этих значений быть не может. Что происходит, когда срок вышел, разобрано в статье про межповерочный интервал.
Во что это обходится
Разница не только в цене счётчика. Трансформаторная схема тянет за собой три трансформатора тока, по одному на фазу, и они тоже стоят денег.
| Схема | Что покупается | Порядок цены |
|---|---|---|
| Прямое включение | только счётчик, например Меркурий 230 ART-01 | около 4 500 руб. |
| Трансформаторное | счётчик 0,5S плюс 3 трансформатора тока | от 24 000 руб. |
Для сравнения: ПСЧ-4ТМ.05МК.16 класса 0,5S стоит 21 900 рублей, а трансформатор Т-0,66 класса 0,5S на 100/5 по 828 рублей за штуку. Отсюда и разрыв почти в шесть раз.
Поэтому трансформаторную схему не выбирают ради точности. К ней приходят, когда ток превышает возможности прямого включения, и уже вместе с ней получают повышенный класс как требование норматива. У самих трансформаторов класс тоже нормируется, и при подборе там хватает своих тонкостей, мы разбирали пять типичных ошибок отдельно.
Что брать под свой объект
| Объект | Схема | Класс | Пример |
|---|---|---|---|
| Квартира, дача, гараж | прямое | 1,0 | однофазный на 5(60) или 5(80) А |
| Частный дом, мастерская, небольшой магазин | прямое | 1,0 | трёхфазный на 5(60) или 5(100) А |
| Производство, ТП, точка поставки сетевой организации | через трансформаторы | 0,5S | трёхфазный на 5(10) А плюс 3 ТТ |
Из трёхфазных приборов прямого включения у нас берут МИР С-04.10 на 5(100) А с RS-485, он закрывает большинство объектов без трансформаторов. Если нагрузка выше, смотрят в сторону трансформаторной схемы: Меркурий 234 ARTM2-00 PBR.R с двумя портами RS-485 или упомянутый ПСЧ-4ТМ. Готовые трансформаторы под них лежат в категории трансформаторов тока.
Если сомневаетесь, какой ток на вводе, позвоните и скажите, какой автомат стоит на вводном щите и сколько фаз. По номиналу автомата сразу видно, нужна трансформаторная схема или хватит прямого включения. Как выбирать трёхфазный прибор по остальным параметрам, мы разбирали в отдельном гайде. Для однофазных сетей есть свой разбор.
Частые вопросы
Можно ли поставить счётчик класса 0,5S вместо 1,0?
Технически прибор точнее, но исполнения 0,5S почти всегда трансформаторные, на ток 5(10) А. Подключить его напрямую к нагрузке нельзя, он рассчитан на вторичную цепь трансформаторов. Так что вопрос решается не классом, а схемой.
Класс 2,0 ещё можно ставить?
Для приборов, которые вводятся в состав интеллектуальных систем учёта, по ПП № 890 требуется не ниже 1,0 по активной энергии. Класс 2,0 остаётся допустимым для реактивной энергии у приборов прямого включения.
Как понять, сколько трансформаторов нужно?
По одному на каждую фазу, то есть для трёхфазной сети три штуки. Коэффициент подбирается по максимальному току нагрузки, а не «с запасом побольше»: завышенный коэффициент уводит рабочую точку в зону, где точность не нормируется.
Класс точности написан на самом счётчике?
Да, он указан на шильдике и в паспорте, обычно в виде дроби: 0,5S/1,0 или 1,0/2,0. Первая цифра относится к активной энергии, вторая к реактивной. Там же указан диапазон токов, по которому видно схему включения.
