Назначение УСПД МИР МК-01А

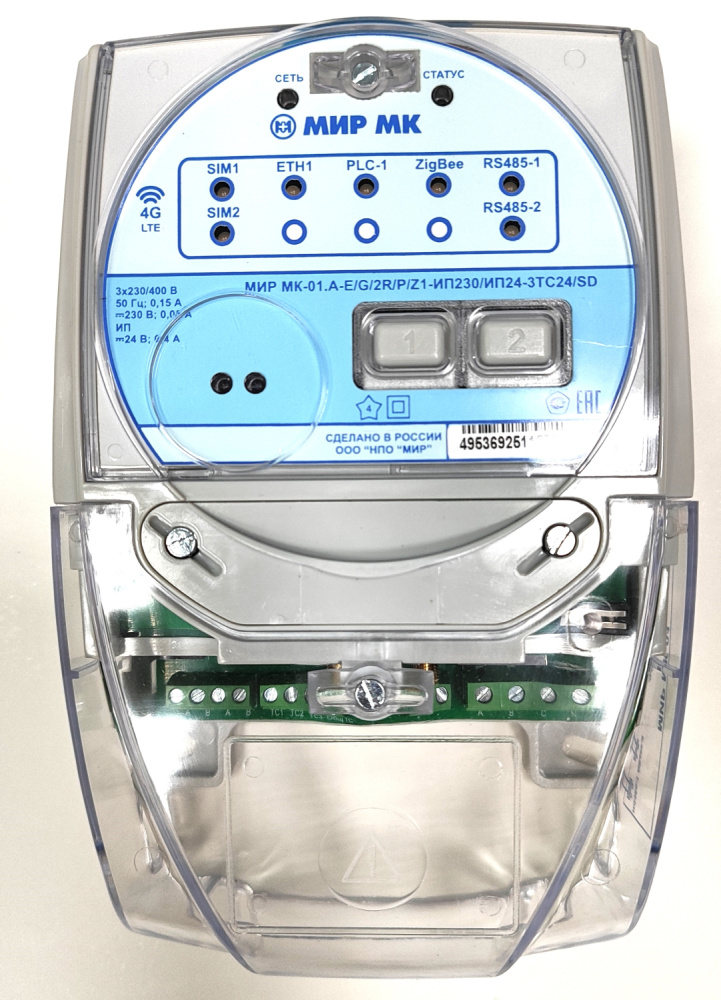

Устройство сбора и передачи данных (УСПД) МИР МК-01А производства ООО «НПО «МИР» в комплектации E/G/2R/P/Z1-ИП230/ИП24-3ТС24/SD. Предназначено для автоматизированного сбора показаний с интеллектуальных приборов учёта электроэнергии серии МИР и совместимого оборудования в системах АСКУЭ, обработки и хранения собранных данных, передачи на серверы информационно-вычислительных комплексов верхнего уровня (ИВК, ИВКЭ). Топовое исполнение с полным набором коммуникационных интерфейсов — Ethernet, GSM/GPRS, два независимых канала RS-485, PLC-модем — позволяет одновременно работать с несколькими группами счётчиков и резервировать каналы передачи на сервер. Устанавливается в шкафы учётно-распределительных пунктов.
Технические особенности
- Тип: УСПД (устройство сбора и передачи данных) для систем АСКУЭ верхнего уровня
- Модель: МИР МК-01А
- Расшифровка комплектации E/G/2R/P/Z1-ИП230/ИП24-3ТС24/SD:
- E — Ethernet (порт для проводной локальной сети и передачи на сервер)
- G — GSM/GPRS (сотовая связь для резервного или основного канала на сервер)
- 2R — два независимых порта RS-485 (две шины счётчиков)
- P — PLC-модем (сбор показаний по силовой линии 0,4 кВ)
- Z1 — модификация исполнения корпуса/защиты
- ИП230 — источник питания от сети 230 В переменного тока
- ИП24 — источник резервного питания 24 В постоянного тока
- 3ТС24 — 3 входа телесигнализации 24 В для контроля внешних датчиков
- SD — слот SD-карты для локального резервирования данных
- Автоматизированный сбор показаний и журналов событий со счётчиков
- Накопление данных в энергонезависимой памяти + SD-карта
- Передача собранных данных на сервер АИИС КУЭ через Ethernet или GSM/GPRS
- Поддержка протокола СПОДЭС (DLMS/COSEM)
- Удалённое конфигурирование с сервера
- Журнал событий и журнал коммуникаций
- Цифровые входы и выходы для интеграции с внешними устройствами
- Защита от несанкционированного доступа — возможность опломбирования
- Производитель: ООО «НПО «МИР» — Россия
Где применяется
- Учётно-распределительные пункты (УРП) сетевых организаций
- Подстанции 6, 10, 35, 110 кВ — концентратор данных с трёхфазных счётчиков
- Многоквартирные дома и коттеджные посёлки — этажные или подъездные УСПД
- Программы массового внедрения интеллектуального учёта (ПП РФ № 890)
- Системы АИИС КУЭ верхнего уровня с одновременным сбором по нескольким каналам
- Объекты, требующие резервирования каналов связи (Ethernet + GSM)
- Объекты с разнотипными счётчиками, подключёнными по разным шинам (две RS-485 + PLC)
- Объекты сетевых компаний с контролем внешних датчиков (телесигнализация)
Условия поставки
- Поставка преимущественно юридическим лицам — сетевым и энергосбытовым организациям, монтажным компаниям
- Безналичный расчёт + закрывающие документы для юрлиц
- Возможна поставка под конкретный проект АИИС КУЭ
Комплект поставки
- УСПД МИР МК-01А в указанной комплектации — 1 шт.
- Паспорт
- Руководство по эксплуатации
- Программное обеспечение (по запросу производителя)
- Заводская гарантия производителя
