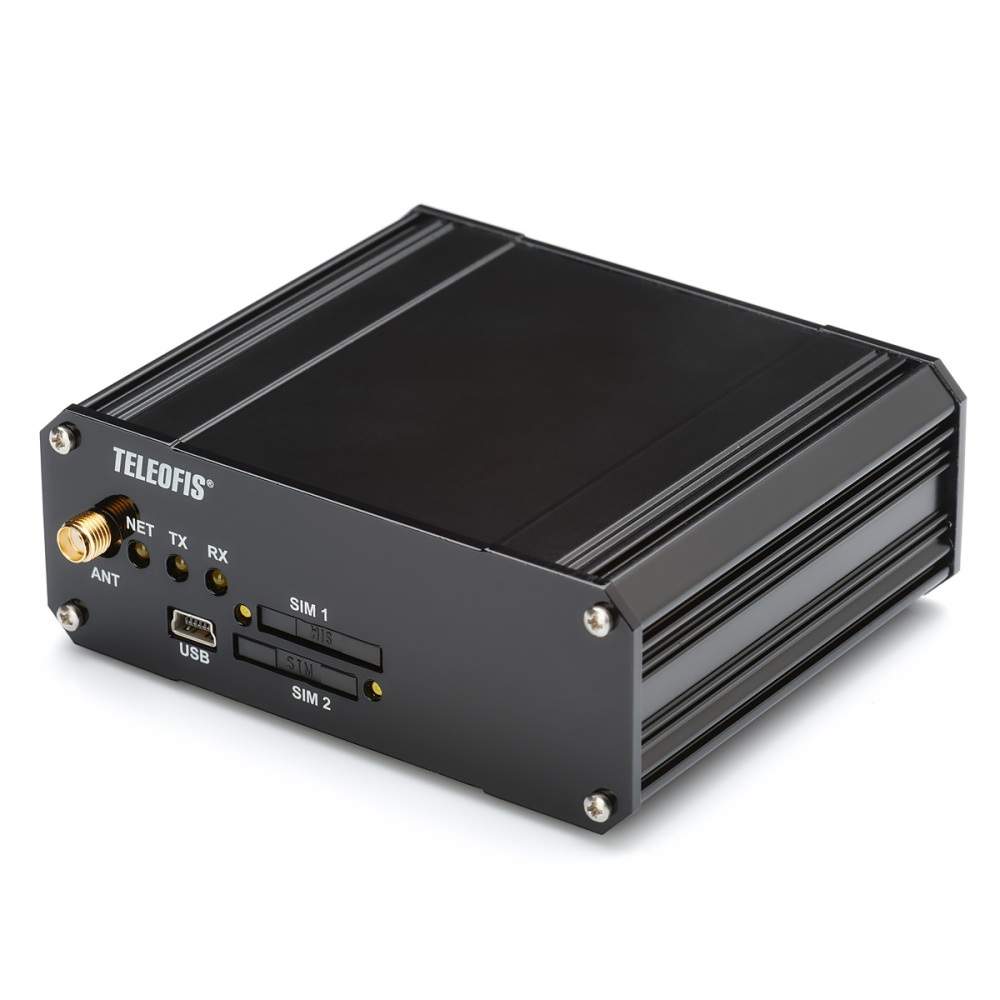

TELEOFIS WRX768-R4U — промышленный терминал c двумя интерфейсами: RS-232 и гальванически изолированным RS-485.
Прибор предназначен для дистанционной диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, осветительных установок. Имеет встроенный блок питания для работы от сети переменного тока в диапазоне 85–265В.
Гарантия на все наши терминалы - 4 года!
Основные функции и возможности терминала:
Беспроводная передача данных в "прозрачном" режиме по каналам GPRS и CSD. Сбор данных через мобильный GPRS-интернет, в отличие от режима CSD, обеспечивает высокую скорость, безопасность данных и постоянное подключение к сети. При этом оплата начисляется не за время соединения, а только за трафик, что значительно снижает расходы на услуги связи.
Режимы работы: TCP-клиент и TCP-сервер. Поддержка одновременной работы в режимах "Клиент" и "Сервер".
Возможность работы в режиме "Клиент" по одному из 5 алгоритмов с удаленным сервером на выбор пользователя.
Резервирование канала связи с помощью второй SIM-карты.
По согласованию с заказчиком возможна установка SIM-чипа (MFF2) вместо стандартного SIM-слота.
Получение информации о базовой станции, к которой подключено устройство, для возможности улучшения качества связи на объекте.
Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX768-R4U подключается к ПК через USB-порт.
Удаленная настройка всех параметров по трём каналам: GPRS (служебный), CSD, SMS.
Основной и служебный каналы GPRS могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП".
Управление исполнительными механизмами через выход "открытый коллектор".
Питание WRX768-R4U может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5 В на внешние устройства через дополнительные разъёмы на корпусе.
ехнические характеристики
Показать все
Стандарты связи CSD, GPRS, SMS
Тип модуля GSM Telit GL865-DUAL V3.1
Вход типа «АЦП» (настраиваемый как «сухой контакт») х1
Выход типа «открытый коллектор» х1
SIM-слоты х2
Выход 7,5 В для питания внешних устройств х1
Тип основного интерфейса RS-232, RS-485
Скорость передачи данных по RS-232/RS-485/USB 1200-115200 бит/сек
Гальваническая развязка RS-485 Есть
Диапазоны частот GSM: 900/1800МГц
Напряжение питания переменное 85..265В AC
Габаритные размеры 97 х 82 х 36 мм
Вес не более 200 гр
Диапазон рабочих температур -40...+70°C
Гарантия 4 года
