Назначение счётчика Энергомера ЦЭ6803В М Р32

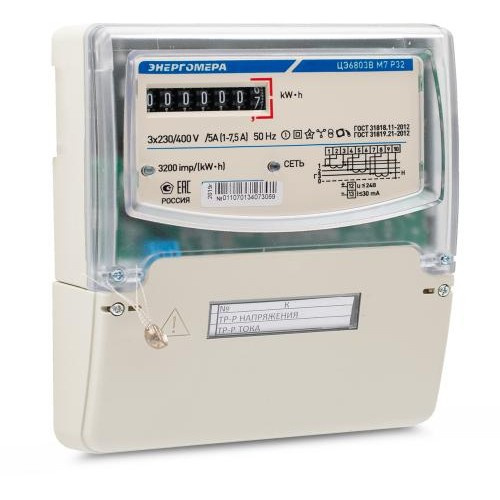

Трёхфазный однотарифный счётчик электроэнергии Энергомера ЦЭ6803В в исполнении М Р32 производства АО «Электротехнические заводы „Энергомера"» (Ставрополь). Предназначен для учёта активной электрической энергии в трёхфазных четырёхпроводных сетях переменного тока 3×220/380 В частотой 50 Гц при трансформаторном включении через измерительные трансформаторы тока с вторичной обмоткой 1 А. Корпус Р32 рассчитан на крепление к плоской поверхности на трёх винтах — стандартная посадка для установки в существующих распределительных устройствах без переделки. Электромеханическое отсчётное устройство (барабан) обеспечивает считывание показаний без зависимости от индикатора и питания.
Технические особенности
- Серия: Энергомера ЦЭ6803В
- Модификация: М Р32 — электромеханическое ОУ, корпус панельный Р32
- Тип сети: трёхфазная четырёхпроводная 3×220/380 В
- Частота сети: 50 Гц
- Номинальное вторичное напряжение: 220 В (первичная сторона ТН)
- Базовый ток: 1 А
- Максимальный ток: 7,5 А
- Тип включения: трансформаторное (через измерительные трансформаторы тока с обмоткой 1 А)
- Тарифность: однотарифный
- Учёт энергии: активная
- Отсчётное устройство: электромеханическое (барабанный счётный механизм) с защитой от магнитного воздействия
- Стопор обратного хода — защита от «отмотки» назад
- Импульсный (телеметрический) выход для дистанционного съёма показаний
- Светодиодный индикатор работы счётчика
- Монтаж: на плоскую панель распределительного устройства (3 винта)
- Защита от несанкционированного доступа — возможность опломбирования
- Межповерочный интервал: 16 лет
- Средний срок службы: 30 лет
- Внесён в Государственный реестр средств измерений РФ
- Производитель: АО «Электротехнические заводы „Энергомера"» — Ставрополь
Где применяется
- Подстанции 35, 110 кВ и выше — учёт по вторичным цепям ТТ с обмоткой 1 А
- Промышленные предприятия с высоковольтным вводом
- Распределительные устройства с трансформаторами тока 1 А
- Сетевые компании — учёт на трансформаторных постах
- Объекты с существующим панельным монтажом — замена устаревших счётчиков без переделки крепления
- Технический и коммерческий учёт электроэнергии
- Объекты с надёжным механическим отсчётным механизмом — без зависимости от ЖКИ
- Простой и экономичный счётчик трансформаторного включения для бытового и легкопромышленного учёта
Комплект поставки
- Счётчик Энергомера ЦЭ6803В М Р32 — 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
