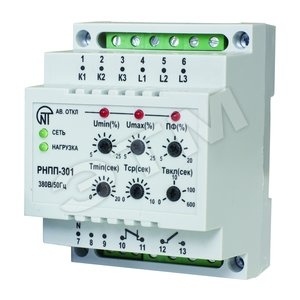

Реле контроля напряжения РНПП-301 (производитель "Новатек-Электро") – это трехфазное устройство, предназначенное для защиты электрооборудования от основных видов аварий в сети, включая недопустимые колебания напряжения, перекос и нарушение последовательности фаз.
Основные функции и характеристики
Реле РНПП-301 обеспечивает комплексную защиту и имеет 6 независимых регулировок параметров для точной настройки:
Контроль напряжения: Отслеживает допустимый уровень фазного/линейного напряжения с раздельными регулировками уставок по минимальному (Umin) и максимальному (Umax) напряжению в диапазоне 5-25% от номинала.
Контроль перекоса и последовательности фаз: Предотвращает работу оборудования при недопустимом перекосе или нарушении чередования фаз, что критично для трехфазных двигателей.
Регулируемые задержки: Предусмотрены временные задержки срабатывания по Umin, по всем видам аварий, а также время автоматического повторного включения (АПВ).
Режим работы: Может контролировать как линейное, так и фазное напряжение (выбирается пользователем снятием/установкой перемычки между клеммами 8-9).
Индикация: Оснащено индикацией наличия напряжения в сети и срабатывания по различным видам аварий.
Устойчивость: Сохраняет работоспособность даже при пропадании до двух фаз благодаря питанию внутренней схемы от всех трех фаз.
Применение
Реле РНПП-301 широко применяется для защиты:
Трехфазных электродвигателей.
Насосного оборудования.
Холодильных установок.

Реле контроля напряжения РНПП-301 может напрямую коммутировать нагрузку мощностью до 1100 Вт (при 220В) или до 1200 ВА при переменном токе до 5 А, но для более мощного оборудования его следует использовать только в связке с магнитным пускателем (контактором).
Характеристики коммутации нагрузки
Максимальный коммутируемый ток: составляет 5 А при напряжении до ~250В.
Максимальная мощность (для прямого подключения):
При активной нагрузке и напряжении ~220В: до 1100 Вт (P = U * I = 220В * 5А).
При индуктивной нагрузке (cos φ = 0.4) мощность составляет 1200 ВА при 3 А.
Подключение мощной нагрузки
Если ваша нагрузка превышает 5 А (например, двигатель мощностью несколько кВт), контакты реле (4-5 или 10-11, 12-13) должны включаться не напрямую в цепь питания нагрузки, а в цепь управления катушки магнитного пускателя (контактора) соответствующей мощности. Таким образом, РНПП-301 будет управлять включением/отключением мощного пускателя, который, в свою очередь, уже коммутирует основную нагрузку.
