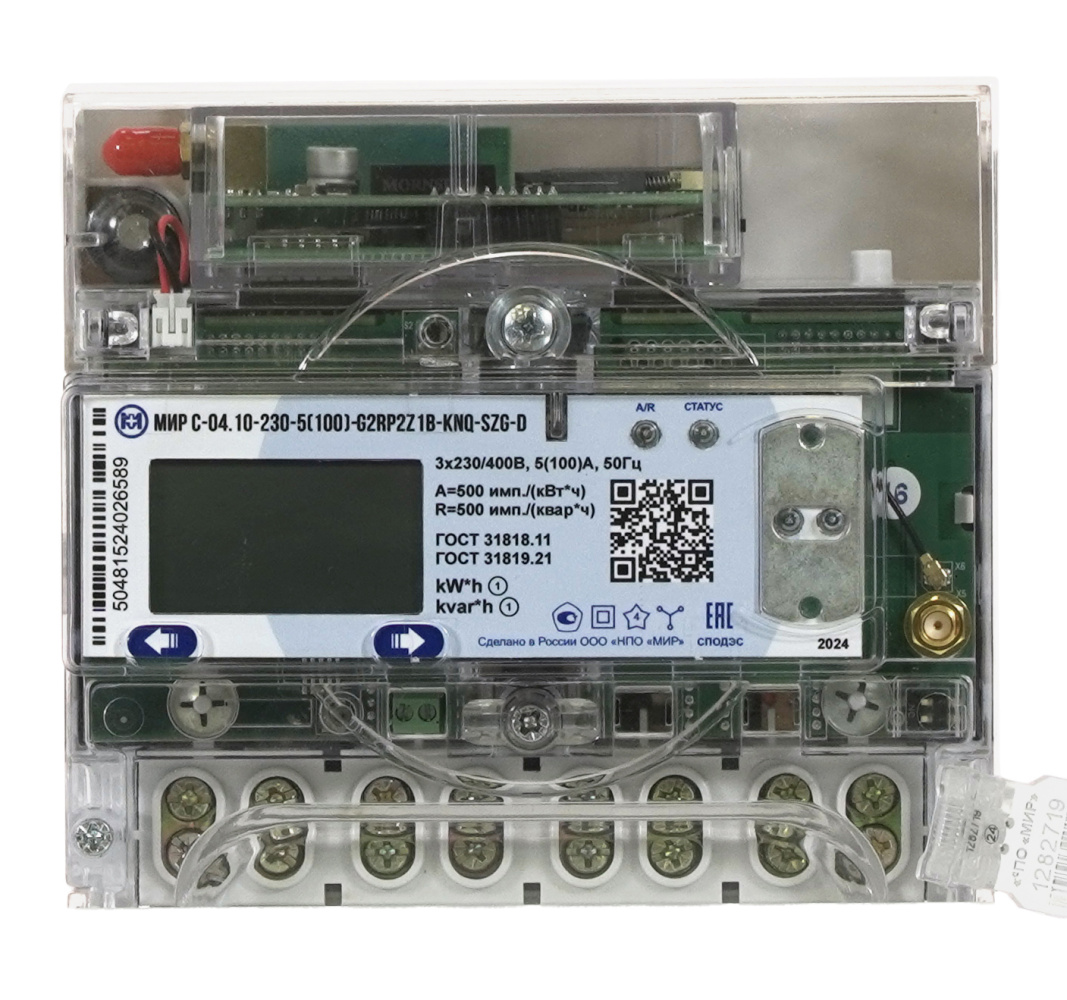

Назначение счётчика МИР С-04.10-230-5(100)-PZ1B-KNQ-SZ-D с антенной ZigBee
Трёхфазный многотарифный интеллектуальный счётчик электроэнергии МИР С-04.10-230-5(100)-PZ1B-KNQ-SZ-D производства НПО «МИР» (Омск). Предназначен для учёта активной и реактивной электроэнергии в двух направлениях в трёхфазных четырёхпроводных сетях 3×230/400 В частотой 50 Гц при прямом включении, номинальный ток 5(100) А. Класс точности 1,0 по активной и 1,0 по реактивной энергии. Оснащён беспроводным модулем ZigBee с антенной в комплекте для построения mesh-сети сбора показаний без прокладки кабелей связи. Поддерживает протокол СПОДЭС и соответствует требованиям ПП РФ № 890 к интеллектуальным приборам учёта.
Технические особенности
- Серия: МИР С-04.10-230-5(100)-PZ1B-KNQ-SZ-D с антенной ZigBee
- Тип сети: трёхфазная четырёхпроводная 3×230/400 В
- Частота сети: 50 Гц
- Базовый ток: 5 А, максимальный: 100 А
- Тип включения: прямое (без трансформаторов тока)
- Учёт энергии: активная и реактивная, прямого и обратного направлений
- Класс точности: 1,0 (активная) / 1,0 (реактивная)
- Тарифность: многотарифный
- Беспроводной модуль ZigBee (mesh-сеть), антенна в комплекте
- Проводной интерфейс RS-485
- Графический ЖК-дисплей со встроенной подсветкой
- Встроенное реле управления нагрузкой
- Профиль мощности и электронный журнал событий
- Протоколы DLMS/COSEM, СПОДЭС
- Соответствие ПП РФ № 890 к интеллектуальным приборам учёта
- Степень защиты: IP51
- Температурный диапазон: от -40 до +60 °C
- Межповерочный интервал: 16 лет (на территории РФ)
- Средний срок службы: не менее 30 лет
- Гарантия производителя: 5 лет
- Монтаж на DIN-рейку
Где применяется
- Распределительные щиты жилых домов и многоквартирных зданий
- Коммерческие и офисные помещения с трёхфазным подключением до 100 А
- Системы АСКУЭ с беспроводным сбором данных по ZigBee mesh
- Новое строительство и модернизация систем учёта без прокладки линий связи
- Замена устаревших трёхфазных счётчиков на интеллектуальные по ПП РФ № 890
Комплект поставки
- Счётчик МИР С-04.10-230-5(100)-PZ1B-KNQ-SZ-D, 1 шт.
- Антенна ZigBee
- Паспорт с заводской поверкой
- Руководство по эксплуатации
