Назначение

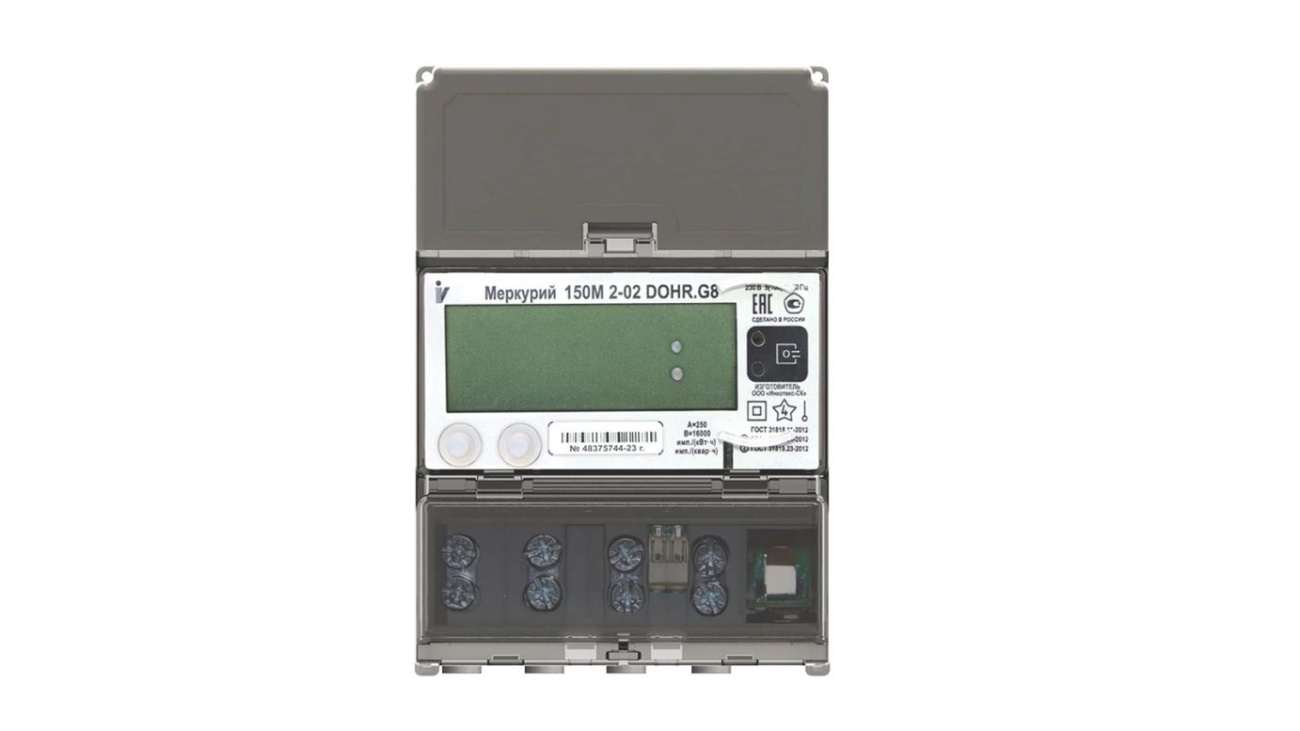

Однофазный многотарифный счётчик электрической энергии Меркурий 150 2-02 DOHR производства ООО «Инкотекс» (Москва). Ведёт двунаправленный учёт активной и реактивной энергии в однофазных двухпроводных сетях 230 В частотой 50 Гц, прямое включение, базовый ток 5 А, максимальный 100 А. Класс точности 1 по активной энергии и 2 по реактивной, четыре тарифа. Помимо энергии измеряет активную, реактивную и полную мощность, коэффициент мощности, частоту сети, напряжение, ток и параметры качества электроэнергии. Внесён в Государственный реестр средств измерений под номером 89899-23.
Технические особенности
Это базовое проводное исполнение линейки. Литера R означает интерфейс RS-485, радиомодуля и SIM-карты здесь нет, поэтому у прибора нет ни абонентской платы за сотовую связь, ни зависимости от качества покрытия. Остальные литеры: D это протокол СПОДЭС и DLMS/COSEM, O это встроенное силовое реле отключения нагрузки, H это измерительный элемент в цепи нейтрали. Цифра 2 перед дефисом означает двунаправленный учёт, код 02 задаёт ток 5(100) А при 230 В и класс точности 1/2, постоянная счётчика 250 импульсов на кВт·ч. Для локального съёма данных и поверки предусмотрен оптопорт.
Максимальный ток 100 А закрывает однофазные вводы с высокой нагрузкой, отдельные трансформаторы тока не нужны. Поддержка СПОДЭС означает, что прибор опрашивается системами учёта сетевых компаний без дополнительных драйверов. Чувствительность 0,004 базового тока, данные сохраняются при перерывах питания не менее 10 лет. Установка внутри помещений, габариты 90x130x65 мм, масса до 0,55 кг. Рабочие температуры от минус 45 до плюс 70 градусов, наработка на отказ не менее 320 000 часов, средний срок службы 30 лет, межповерочный интервал 16 лет, гарантия завода 5 лет.
Где применяется
Щитовые многоквартирных домов, офисные и торговые помещения, производственные участки, то есть объекты, где приборы стоят рядом и опрашиваются по общей шине. Такое исполнение выбирают, когда линия RS-485 на объекте уже проложена или её прокладка обходится дешевле радиоканала, а также когда служба эксплуатации не хочет зависеть от внешних сетей связи. Подходит для квартир и частных домов с вводом до 100 А, если планируется подключение к локальной АСКУЭ. Двунаправленный учёт нужен объектам с собственной генерацией, которые отдают энергию в сеть.
Комплект поставки
- Счётчик Меркурий 150 2-02 DOHR, 1 шт.
- Паспорт с отметкой о заводской поверке
- Руководство по эксплуатации
