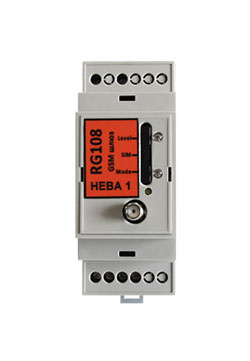

- Устройство GSM-шлюз RG 108.01 предназначено для работы в составе автоматизированных информационно измерительных систем коммерческого и технического учета электроэнергии (АСКУЭ и АИИС КУЭ), а также в автоматизированных системах управления технологическим процессом (АСУ ТП)
- Шлюз при работе в «прозрачном режиме» предназначен для создания удаленного интерфейса RS-485 для сервера верхнего уровня
- Шлюз предназначен для сбора данных со счетчиков по цифровому интерфейсу и передачи их по сети GSM (CSD, GPRS) на верхний уровень. В шлюзе предусмотрена функция удаленного сервисного сбора
- Наличие встроенного сторожевого таймера позволяет контролировать работу устройства и в случае необходимости осуществлять его автоматический перезапуск
- Устройство оптимально подойдет для организации учёта счётчиков с цифровым интерфейсом
- Функциональные возможности
- Осуществляет самостоятельный сбор данных с устройств, подключенных по цифровому интерфейсу и передачи их по сети GSM (CSD, GPRS) на верхний уровень
- Возможность чтения данных, чтение и изменение параметров по интерфейсу RS-485
- Сбор и передача следующей информации/значений:
- активной энергии нарастающим итогом, в том числе и по тарифам;
- активной энергии нарастающим итогом, в том числе и по тарифам, зафиксированные по окончании месяца;
- текущей мощности;
- максимальных мощностей за текущий месяц;
- активной, реактивной положительной и реактивной отрицательной энергий нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца (в зависимости от исполнения счетчика);
- чтение статуса встроенного расцепителя (реле);
- чтение информации по лимиту, записанному в счетчик в кв/ч.
- Удаленный доступ к устройству или группе устройств по последовательному интерфейсу RS-485
- Шлюз самостоятельно устанавливает соединение с сервером соединений NetLink
- Возможность коррекции/синхронизации системного (внутреннего) времени при помощи специального SNTP сервера синхронизации времени
- Возможность производить замену прикладного программного обеспечения, задание параметров конфигурирования и настройку используя сотовую сеть стандарта GSM через встроенный GSM модем
- Возможность установки или переустановки программного обеспечения, а также позволяет изменять настройки, на месте его установки (без демонтажа)
- Устанавливается на DIN рейку
- Шлюз при испытаниях, транспортировании, хранении и эксплуатации не наносит вреда окружающей среде и здоровью человека
-
Наличие интерфейсов
RS-485, GSM/GPRS
Напряжение питания, В
переменное от 85 до 264
Максимальный потребляемый ток, мА
18,5
Поддерживаемые последовательные интерфейсы
1 RS-485
Скорость передачи данных по интерфейсу RS-485
до 500 кБит
Тип разъема для подключения антенны GSM
SMA-M
Кол-во подключаемых приборов, шт.
RS-485
до 128Номинальная частота, Гц
50±2
Класс защиты корпуса
IP20
Диапазон рабочих температур, °С
от -40 до +60

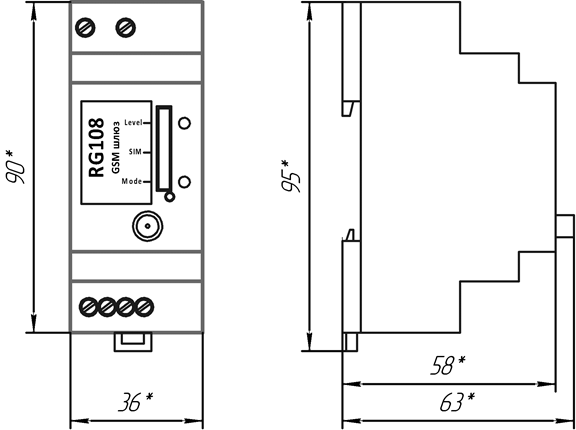

Габариты, не более чем, мм
63х36х95
Масса, не более, кг
0,5
Гарантийный срок, с момента изготовления, мес.
36
Средний срок службы, не менее, лет
10
