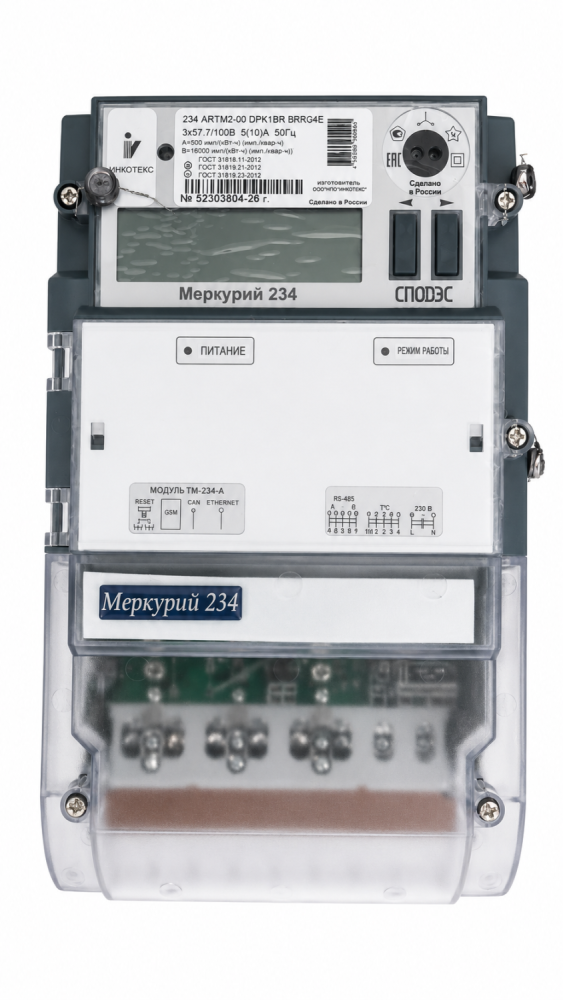

Назначение счётчика Меркурий 234 ARTM2-00 DPK1BR.RRG4E
Трёхфазный многотарифный многофункциональный счётчик электроэнергии Меркурий 234 ARTM2-00 DPK1BR.RRG4E с функциями телемеханики производства ООО «Инкотекс» (Москва). Предназначен для одно- и двунаправленного учёта активной и реактивной электроэнергии в трёхфазных четырёхпроводных сетях 3×57,7/100 В частотой 50 Гц при трансформаторном включении, базовый ток 5(10) А. Класс точности 0,2S по активной и 0,5 по реактивной энергии. Применяется как контроллер телемеханики и центральный узел «цифровой энергосбытовой компании» на трансформаторных и распределительных подстанциях.
Технические особенности
- Серия: Меркурий 234 ARTM2-00 DPK1BR.RRG4E (с функциями телемеханики)
- Тип сети: трёхфазная четырёхпроводная 3×57,7/100 В
- Частота сети: 50 Гц
- Базовый ток: 5 А
- Максимальный ток: 10 А
- Тип включения: трансформаторное (через трансформаторы тока)
- Учёт энергии: активная и реактивная, одно- и двунаправленный
- Класс точности: 0,2S (активная) / 0,5 (реактивная)
- Тарифность: многотарифный
- Жидкокристаллический индикатор (ЖКИ)
- Интерфейсы: Ethernet, LTE, три порта RS-485, оптопорт
- Функции телемеханики: 4 канала телесигнализации (ТС/ТИИ)
- Протоколы обмена: СПОДЭС, «Меркурий», MODBUS TCP, МЭК 60870-5-104, OPC UA
- Профиль мощности и электронный журнал событий
- Сменные модули связи и заменяемая батарея часов
- Степень защиты: IP51
- Способ крепления: на три винта (панель)
- Межповерочный интервал: 16 лет
- Внесён в Государственный реестр средств измерений РФ
Где применяется
- Трансформаторные и распределительные подстанции (узлы учёта между ЭСО и потребителем)
- Объекты сетевых компаний с функциями телемеханики и телесигнализации
- Системы АСКУЭ, АСУ ТП, ТМ и СДТУ верхнего уровня по Ethernet/LTE
- Высокоточный коммерческий учёт активной и реактивной энергии класса 0,2S
- Новый монтаж и замена ранее установленных приборов учёта
Комплект поставки
- Счётчик Меркурий 234 ARTM2-00 DPK1BR.RRG4E — 1 шт.
- Паспорт с заводской поверкой
- Руководство по эксплуатации
- Заводская гарантия производителя
